SIMON電氣針對這些問題，提出了SIMONFast&EasyMPO高密度光纖系統針對智能化數據中心的解決方案。

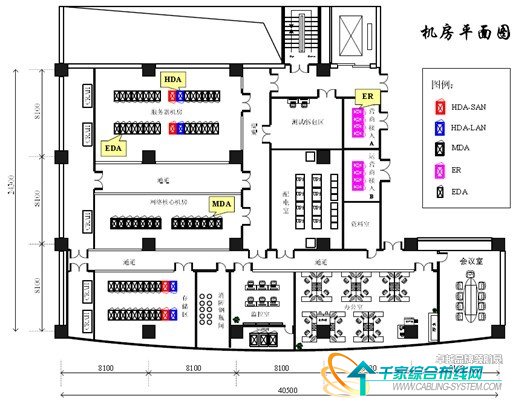

　　圖1.1機房平面布局圖

　　數據中心布線的三個原則：

　?。ㄒ唬└呖煽啃栽瓌t

　　數據中心應具備多路徑與多設備備份，可以實現在任何基礎設施有計劃的停機時維持正常運作的高容錯性的數據中心。所有設備均需有不同路由的冗余的數據與電源線纜。除了一般采用的設備冗余、物理備份以外，布線系統本身必須由高質量、高可靠性的產品組成。

　?。ǘ└呙芏仍瓌t

　　巨大的投資使得數據中心的使用空間非常寶貴，過多、過大的布線橋架和大量的使用配線架占用了散熱空間，因此作為數據中心的基礎設施，布線系統采用小尺寸、高密度的產品，可以為數據中心節省寶貴的空間，從而提高整個數據中心的使用效率。

　?。ㄈ└甙踩栽瓌t

　　由于設備擺放集中，數據中心的線纜放置也非常密集，所以，一般布線放在架空地板上/下的開放線槽中。由于通信線纜并為象電力電纜那樣包裹，線纜的防火等級與性能就顯得非常緊要。

　　在決定采用何種布線類型，你也許會迷惑：

　　我應該安裝銅線還是光纖？

　　我應該選用何種類型的銅線或光纖？

　　我應該把這兩種結合起來使用嗎？

　　如果結合使用，應該選用何種類型？如何搭配？

　　來自Simon布線的建議：

　　建議除在KVM系統使用傳統的銅纜外，網絡布線系統和SAN網布線系統全部使用MPO光纜，這是為什么呢？

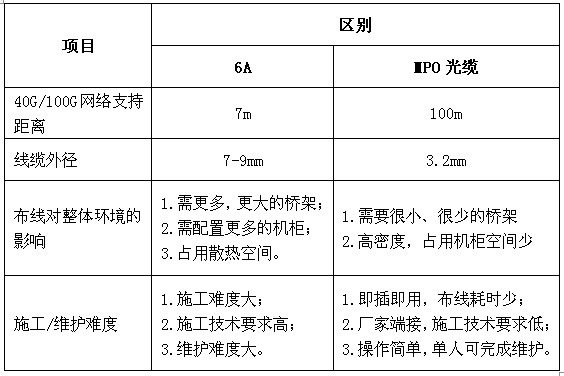

　　我們來對比下傳統銅纜和MPO光纜的一些區別：

　　不難看出，在數據中心采用MPO預連接光纜產品比銅纜具有極大的優勢，不僅穩定可靠、方便部署、安全環保，并能很方便的擴容和支持未來網絡的應用。

　　數據中心布線該選擇何種布局？

　　數據中心機房布線系統由網絡布線系統和SAN網布線系統兩部分組成，是機房工程的重要內容之一，在機房系統工程中，必須對機房工程內的各種布線進行統一規劃設計，布線橋架路由要與機房?jī)?nèi)其他各種管路/橋架進行統籌考慮，以確保機房各系統實施的合理有序。數據中心綜合布線工程以其靈活性、擴展性實現高效的、冗余布線管理，整個結構化布線系統應全面避免單點故障隱患情況的出現。

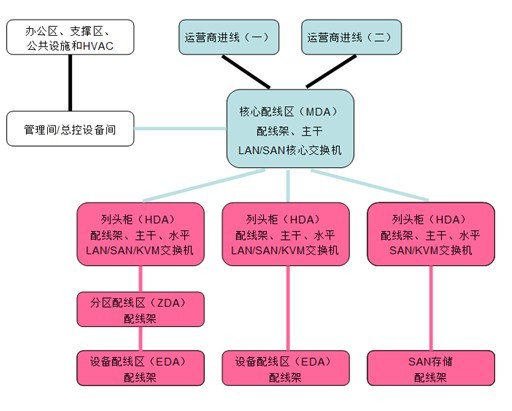

　　圖1.2數據中心示意圖

　　主配線區域（TheMainDistributionArea,MDA）：主配線區包括主交叉連接（MC）配線設備，它是數據中心結構化布線分配系統的中心配線點。MDA包括主配線架并可能還包括為附近設備提供連接的水平配線架（HDA中描述）。MDA可能與核心路由器、核心LAN/SAN交換機連接。有時，服務提供商的設備（如MUX多路復用器）也被放置在主干區域以避免線纜超出額定傳輸距離。

　　水平配線區域（HorizontalDistributionArea,HDA）：水平配線區用來服務于不直接連接到主配線區的設備，在小型的數據中心中，HDA被合并到MDA中。如同MDA，基于安全原因，HDA也可以分開。HDA包括LAN/SAN交換機以及各種設備的KVM（鍵盤、顯示器、鼠標）交換機等。

　　設備配線區域（TheEquipmentDistributionAreas,EDA）：是指放置各種處理和存儲設備的機架和機柜。

　　分區配線區域（ZoneDistributionArea,ZDA）：用于需要在HDA與終端設備間需要更高的配置靈活性的大型機房中。ZDA僅放置無源設備，并且與HDA間至少應分隔15米。

　　進線室（EntranceRoom，ER）：管理著外部網絡與數據中心結構化布線系統的接口，這里擺放用于分界的硬件，進線室一般設置在機房之外。根據冗余級別或?qū)哟我蟮牟煌?，進線室可能需要多個，以連接第二個外部網絡服務提供者

　　SIMON電氣數據中心的架構

　　1.標準型架構

　　標準型架構是數據中心規劃中最為常見的一種架構，它將設備柜和列頭柜放在一個房間內，并利用列頭柜來管理一定數量的設備柜的配線，通過列頭柜連至核心配線區。列頭柜可以位于每一列，還可以單獨劃分一個單獨的區域集中放置。

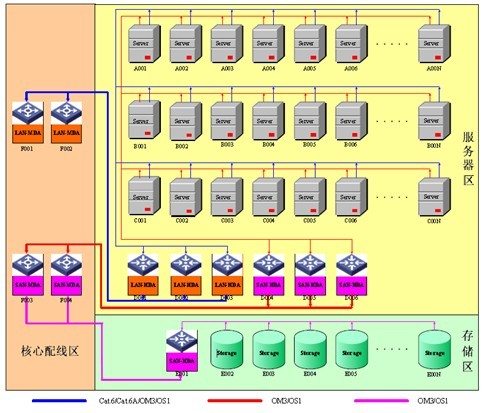

　　A．每列列頭柜

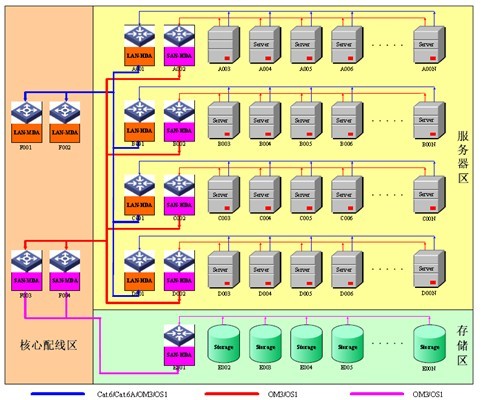

　　B．集中列頭柜
