第五章 安全防范系統

　　1、系統概述

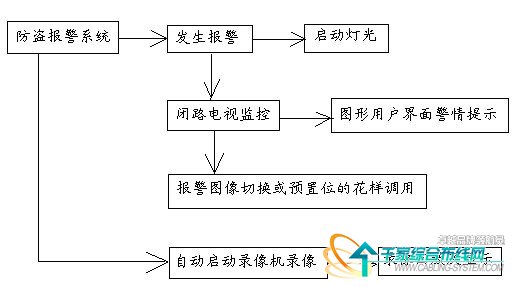

　　本工程安全防范系統由視頻監控系統、入侵報警及周界防范系統、電子巡更系統組成。各個子項的高度集成是本系統的主要特點，各子系統既單獨的運行，又相互聯系。并實現以下圖的聯動功能：

　　將報警子系統和視頻監控子系統聯動，即將它們集成同一個操作平臺上，簡化操作員的操作，并方便觀察事件發生位置，根據電子地圖和無線對講機可及時的調動保安人員。有利于辦公人員正常的上下班，防止因安全防范系統造成在管理上出現不必要的誤會，減少因誤報產生的不必要的人力和物力的浪費。各個子系統即可獨立工作又相互聯系，形成一個分層次的，立體的，綜合的安全防范系統。

　　2、監控系統設計

　　2.1系統點位設計

　　根據**學校的建筑及功能特點，監視點主要設置在校園周界、校園出入口、各樓出入口、樓內走廊、廣場等重點部位。各監視點為**學校的安全管理提供有效的追溯依據。

　　視頻監控系統：教學樓、實驗樓、圖書樓、食堂、宿舍樓（包含今后的體藝館）及整個校園的視頻監控系統，目前教學樓、食堂與宿舍樓已有監控，規劃將所有監控集成一個整體系統；

　　本次方案系統采用全數字系統、前端采用網絡攝像機，圖像在監控中心進行集中存儲，在監控中心設置顯示電視墻。

　　攝像機設置點位：

　　外圍：學校出入口、主要干道設置槍式或全球彩色攝像機

　　實驗樓、圖書樓（辦公樓）及圖書館、教學樓、財務室、保密室等：出入口設置寬動態半球攝像機，走道設置半球彩色攝像機，攝像機間隔要求以能看清楚有人活動為準。

　　學生公寓：出入口設置寬動態半球攝像機、走道兩端設置半球彩色攝像機；

　　食堂：餐廳內設置半球彩色攝像機；

　　在學生宿舍值班室預留智能專網信息點，為視頻監控分控作預留。

　　2.2系統架構設計

　　采用全I(xiàn)P設計，整個系統構架在智能網之上，設置視頻綜合平臺。在學生公寓值班室預留視頻分控點，可按需在本樓監視本樓視頻。

　　集中管理、存儲：在控制中心設置視頻服務器、磁盤陣列，同智能化專網實現采集中管理、存儲和控制。

　　視頻綜合平臺總體功能

　　模擬視頻的矩陣切換：模擬視頻流數字化后無編碼壓縮直接交換，徹底消除視頻信號多次交換，造成圖像質量下降的現象；

　　高清標清網絡矩陣功能：IP視頻流經視頻綜合平臺解碼后輸出顯示，支持BNC、DVI、HDMI顯示接口，視頻輸出分辨率最高支持1080I（1920*1080I）；

　　大容量視頻編碼功能：強大的視頻編解碼能力，每一塊視音頻輸入板可以支持32路4CIF（704*576）/16路HD720P(1280*720P)/8路HD1080P（1920*1080P）圖像編碼；

　　視頻解碼功能:每一塊視音頻輸出板可以同時支持32路4CIF（704*576）/16路HD720P(1280*720P)/8路HD1080I（1920*1080I）圖像解碼輸出,或者32路4CIF原始圖像數據流直接輸出。

　　平臺級聯功能：支持視頻綜合平臺之間級聯，擴充了視頻綜合平臺的視頻處理和組網能力，實現多級視頻監控系統的大集成。

　　報警控制功能：支持網絡擴展信號量報警輸入輸出控制。

　　支持網絡存儲：支持NAS、IPSAN網絡集中存儲。

　　電視墻控制功能：支持管理軟件遠程實現模擬、數字視頻的切換上墻，支持鍵盤控制。

　　遠程配置與管理功能：支持遠程獲取和配置參數，支持遠程導出和導入?yún)?shù)。

　　用戶權限分配功能：完備的用戶權限管理，權限可細化到通道。

　　日志功能：完備的操作、報警、異常及信息日志記錄，可遠程獲取日志信息。

　　網絡功能：支持TCP/IP協議簇，支持TCP、UDP、RTP、PPPoE、DHCP、DNS、DDNS、NTP、SADP、SMTP、NAT等協議。

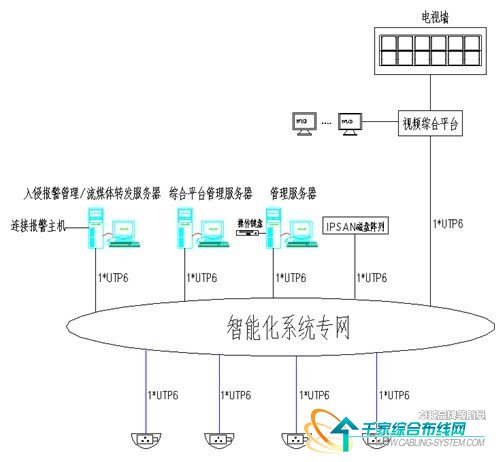

　　2.3系統結構圖

　　3、報警系統設計

　　3.1系統點位設計

　　外圍周邊圍墻上設置紅外對射探測器；重要房間如財務室、資料室、保密室、檔案室、充值、網絡中心等設置雙鑒探測器；監控中心、財務室、充值、各樓門衛設置報警按鈕；學生宿舍一層窗外設置紅外線對射報警。

　　信號傳到校監控中心；入侵報警及周界防范系統與視頻監控可實現聯動功能，便于方便保安值班人員及時觀看報警點附近的現場情況，可及時作出合理的處警方案。在各生公寓值班室設置對本樓的分控管理。

　　正常工作時間內（除緊急按鈕）報警系統處于抑制狀態，非工作時間內對防護區域?qū)嵤┤轿环怄i，對非法入侵目標發出報警信號，并可以聯動視頻監控系統進行實時錄像。
