第三章 語音通訊系統

　　語音通信是信息化社會的一種必不可少的手段，從19世紀末發明電話開始到21世紀的今天，電話通信系統已經經歷了PBX（用戶小交換機）、KTS（鍵控電話系統）、CENTRIX（集中式交換系統）、CT（計算機電話）等各種形式，KTS（鍵控電話系統）作為一種老式的通信手段將逐漸被淘汰，CT（計算機電話）則是電話通信的發展方向。目前市場上最成熟、也最常用的是用戶小交換機（PBX）和集中式交換系統（CENTREX），其中集中式交換系統（CENTREX）即我們常說的虛擬交換機。

　　根據學校實際需求，以及成本等方面的考慮，設計電話通信網絡系統采用虛擬局遠端模塊主機，終端布線納入綜合布線系統。

　　本系統只要向電信局提出申請，無需校方設置設備。

　　第四章綜合布線系統

　　1、系統概述

　　從結構上分析綜合布線系統由工作區子系統，水平子系統，管理間子系統，垂直主干子系統，設備間子系統，建筑物子系統，共六個子系統組成。建筑群子系統主干采用室外多芯單模光纜相連，以滿足**學校目前及未來的網絡帶寬需求。

　　本工程項目的總體目標為：建立一整套先進、完善的通訊、網絡布線系統，包括為數據、語音、圖像、控制等應用系統提供接入方式、配線和各樓層間、各校區間網絡互連方案，既要滿足當前的使用需要，又要考慮將來網絡發展的需要，使系統達到配置靈活、易于管理、易于維護、易于擴充的目的。

　　2、設計要求

　　學校網絡主干線路采用千兆以太網體系，核心交換機到匯聚層交換機層用萬兆連接，接入層交換機至匯聚層之間采用千兆連接。接入層交換機提供100M到桌面的連接。語音主干采用大對數通訊電纜，水平區實驗樓、圖書樓（辦公樓）及教學樓等全部考慮采用六類標準布線。

　　學校的綜合布線系統設計應滿足如下幾點要求：

　　·水平電纜在設備端口至終端端口的距離不超過90米；

　　·采用高速率、大帶寬的傳輸介質，數據傳輸的帶寬在水平區內可達100Mbps；

　　·大容量并易于增容的系統；

　　·數據點和語音點可以便捷互換；

　　·支持實時視頻及圖像傳送服務；

　　·支持高速語音、數據、多媒體通訊服務；

　　3、系統設計

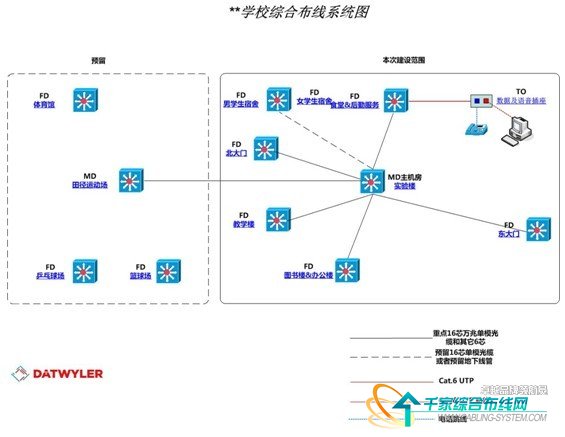

　　3.1系統圖規劃

　　3.1設計概述

　　本系統分為六大子系統，分別為工作區子系統、水平子系統、干線子系統、設備間子系統以及管理間子系統，建筑群子系統。

　　根據學校對計算機、通信、其它相關弱電、網絡設備系統的要求以及考慮數據的安全性，本系統按信息使用部分及安全上的要求從應用分類上進行了一定的優化。

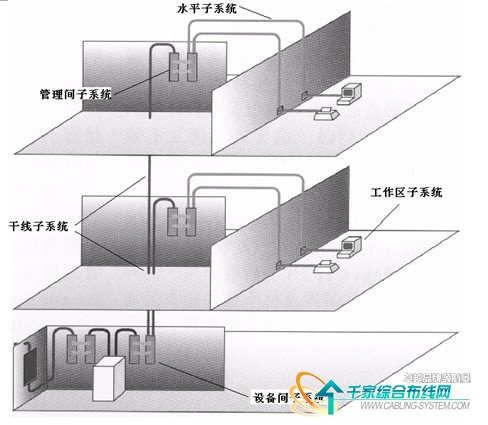

　　綜合布線各子系統的示意圖：

　　3.2各子系統介紹

　　1.工作區(WorkLocation)子系統

　　它由終端設備連接到信息插座的連線和連接器組成。它包括裝配軟線，連接器和連接所需的擴展連線組成，并在終端設備和I/O之間建立連接。本工程信息點均采用六類單孔或雙孔面板的RJ45標準插座。

　　學校信息點的分布如下：

　　普通教室、實驗室、語音教室、多媒體教室等教學用房：教室講臺及黑板共設計4個信息點位（教室前1個監控信息，講臺下2個網絡、1個電視點，后排預留1個網絡點位）

　　辦公室：每個辦公位設計1個電話、1個網絡，每個辦公室增加1個網絡、1個電話，作為打印機、傳真機用；領導辦公位每人設置2個數據點和2個語音點。

　　學生宿舍：每個學生設置1數據點，每個房間設置1個語音點。

　　計算機機房：每個機房6芯光纜引入，每個機房進行單獨管理，機房內預留一定數量的信息點，業主根據機房布局自行設置點位。

　　學校外圍：在教學樓區域設置公用電話點。

　　無線網點：在各樓走廊或大開間室內設置無線網點，在**學校外圍設置無線網點，每個AP點設置2個信息點（備份1個）

　　電子閱覽室，計算機教室、校園廣播室均設計一根4芯光纖。
