光纖是當今信息傳輸?shù)闹匾獋鬏斀橘|(zhì)之一，在城市的地下管網中，在智能建筑和數據中心的信息傳輸主干系統中，都會看到大量的光纖光纜。同樣在辦公建筑中，“光纖到桌面”也已經是早已普遍的技術。

　　盡管說光纖到桌面早已普及，但隨著時代的發展、新產品的不斷涌現、標準的不斷深化，光纖到桌面的應用方式也在不斷的變化。本文將就自用辦公建筑中光纖到桌面的常規應用方案提出自己的觀點。

　　1、FTTD的基本拓?fù)浣Y(jié)構

　　光纖到桌面（FTTD）所指的是使用光纖光纜從機房（樓層配線架FD、大樓主配線架BD）敷設到工作區，使用光纖光纜作為配線子系統的傳輸介質。其基本拓?fù)浣Y(jié)構如圖1所示。

　　其中：

　　FD：樓層配線架

　　TO：工作區信息點

　　圖1 FTTD的基本拓?fù)浣Y(jié)構

　　依據圖1可以看出，對于一個位于工作區的光纖信息信息點而言，1根2芯的光纖光纜形成了FTTD的主體，在它的兩端，左邊是光纖配線架，右邊是光纖信息插座（光纖面板）。在左邊，由于光纖網絡交換機的常規端口與光纖配線架的端口基本一致，所以在系統中只需要一個光纖配線架，使用光纖跳線連接到光纖網絡交換機的端口上；在右邊，光纜通過墻面（或地面、桌面）的光纖插座（光纖面板），使用光纖跳線連接到臺式電腦的光纖網卡上。這就完成了一個最基本的FTTD傳輸。

　　由于光纖產品本身的特點，要想形成圖1所示的光纖傳輸信道，就需要在光纜的兩端添加光纖連接件，添加的方法可以采用磨接（將光纖連接件緊緊的套在光纖纖芯上，然后將露出光纖連接件端面的光纖纖芯磨圓滑）、熔接（使用一端具有光纖連接件的光纖，將它的另一端使用光纖熔接機與光纜中的纖芯融合成一體）和冷接（使用一端具有光纖連接件的光纖，將它的另一端插入專用的光纖接續子的一端，將光纜中的纖芯插入光纖接續子的另一端，迫使兩端纖芯對接且中心對準，使光可以從光纖纖芯的對接面?zhèn)鬏敚?，然后使用光纖耦合器作為橋梁，將光纖跳線和光纜上的的光纖連接件對接。然而，由于光纖耦合器自身難以固定，就需要使用光纖配線架和光纖面板作為它的支撐架。

　　由于光纖面板背后的86型底盒空間有限，所以光纖面板中一般不使用光纖尾纖（86型底盒內做光纖熔接的效果不理想），而是采用每分鐘可以完成1芯的快速光纖連接件。

　　由此，形成了一個簡單的FTTD配置清單：　

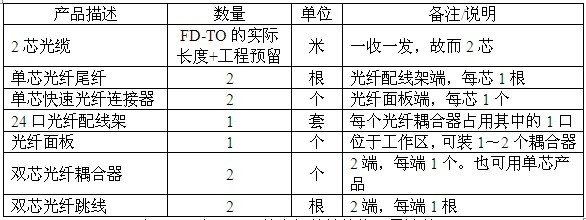

　　表1 面向FTTD基本拓?fù)浣Y(jié)構的配置清單

　　當然，其中的光纜、光纖尾纖都應該根據所采用的光纖種類，選擇其一：多模光纖（分有OM1、OM2、OM3、OM4）、單模光纖（OS1、OS2單模零水峰、G.657小彎曲半徑光纖）

　　當根據表1將所有的FTTD信息點所需要的布線材料統計完畢并注明產品的型號/規格后后，F(xiàn)TTD設計工作基本告一個段落。

　　2、實際應用中的3個問題

　　圖1所示的拓?fù)浣Y(jié)構在實際應用中會出現3個應用問題：

　　1)沒有辦公室用的光纖電話產品

　　在現代社會的辦公環境中，每個人往往同時擁有電話和電腦，電腦可以使用光纖網卡，而使用光纖傳輸?shù)碾娫捴两駴](méi)有面世。原因不是不能形成，而是光纖電話的價位無法與數十元一部的RJ11接口電話（可以使用雙絞線）相競爭，同時電話經常會在辦公桌、辦公室內移動，對于石英玻璃構成的光纖而言，非常容易折斷，導致光纖跳線的壽命不長，經常需要更換。

　　面對這樣的情況，最為理想、最常采用的方式是每個使用FTTD的辦公桌，同時敷設1根水平雙絞線，如圖2所示。這根水平雙絞線主要用于傳輸電話信息，在萬一FTTD出現問題時，它也可以傳輸數據，實現雙介質冗余備份。

　　其中：

　　FD：樓層配線架

　　TO：工作區信息點

　　大對數雙絞線通往大樓主配線架

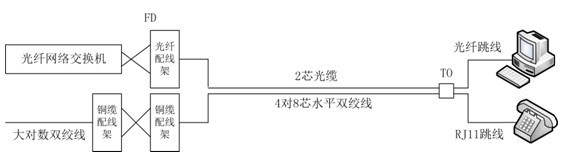

　　圖2 最常見的FTTD拓?fù)浣Y(jié)構

　　由此，形成了一個最常見的FTTD配置清單：

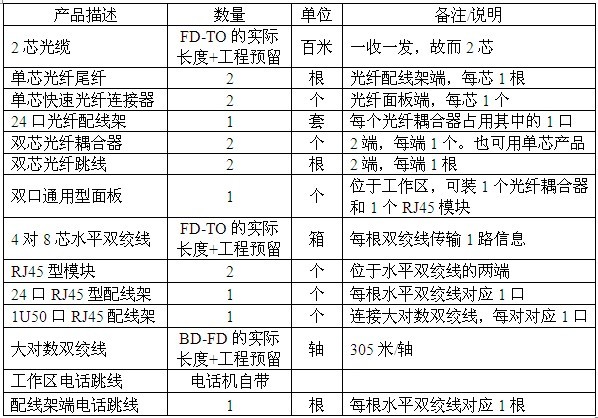

　　　　表2修改后的FTTD配置清單

　　同樣，其中的光纜、光纖尾纖都應該根據所采用的光纖種類，選擇其一：多模光纖（分有OM1、OM2、OM3、OM4）、單模光纖（OS1、OS2單模零水峰、G.657小彎曲半徑光纖）。其中的雙絞線應該根據設計的等級，選擇超6類或6類產品（也可以選擇其他產品等級，如超7類、超5類、非屏蔽、屏蔽等等）

　　當根據表2將所有的FTTD信息點所需要的布線材料統計完畢并注明產品的型號/規格后后，這份配置清單基本上可以投入實際使用。

　　2)光纖網卡并不流行

　　在目前的網絡產品市場中，光纖網卡價格比較貴。同時，還可以看到：面向筆記本電腦的光纖網卡基本上找不到（原因在于筆記本電腦經常需要插拔跳線，容易造成光纖跳線損壞）。而替代方案是采用光電轉換器+RJ45型雙絞線網卡作為數據傳輸?shù)慕涌?，這時它的售價相對與光纖網卡而言會便宜不少。這一方案對應的拓?fù)浣Y(jié)構參見圖3。

　　其中：

　　FD：樓層配線架

　　TO：工作區信息點

　　大對數雙絞線通往大樓主配線架

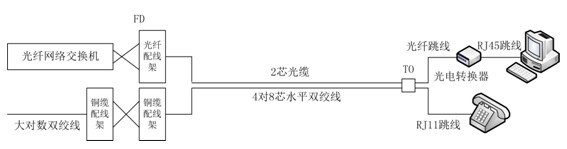

　　圖3使用光電轉換器的FTTD拓?fù)浣Y(jié)構

　　由此，形成了一個最常見的FTTD配置清單：

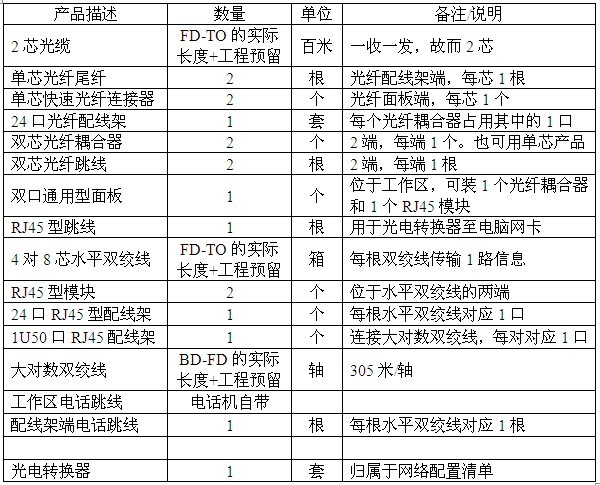

　　　　表3使用光電轉換器的FTTD配置清單

　　不能忘記的是，其中的光纜、光纖尾纖都應該根據所采用的光纖種類，選擇其一：多模光纖（分有OM1、OM2、OM3、OM4）、單模光纖（OS1、OS2單模零水峰、G.657小彎曲半徑光纖）。而水平雙絞線應該根據設計的等級，選擇超6類或6類產品（也可以選擇其他產品等級，如超7類、超5類、非屏蔽、屏蔽等等）

　　當根據表3將所有的FTTD信息點所需要的布線材料統計完畢并注明產品的型號/規格后后，這份配置清單基本上可以投入實際使用。

　　在實際設計中，需要注意的是光電轉換器需外加220V電源。維護時則應注意：萬一電源插頭（特別是光電轉換器上的電源插頭）因某種原因被拔下，則數據傳輸立即中斷！
