隨著21世紀全球信息技術的高速發展，信息技術在石油化工領域的應用日趨深入、廣泛，石油石化行業已經進入充分利用信息技術提升業務競爭力的時代。通過先進的信息技術來完成企業的生產、經營、運行和管理，信息技術的廣泛深入應用已成為國內外各大石油石化公司生產運行管理、降本增效和正確決策的重要技術支撐手段。信息化的應用都要基于高品質高寬帶的布線系統。本文就中石化北京小營辦公區樓群布線設計及產品選型來闡述綜合布線系統在現代企業數據傳輸中的重要作用。

　　一、 項目背景

　　小營辦公區是中石化在北京規模僅次于朝陽門總部大樓的辦公場所，是催化劑、國際石油工程公司、國際石油勘探開發有限公司、煉化工程公司、燃料油銷售有限公司等中石化骨干企業總部所在地。同時還是中石化加油卡系統全國制卡中心機房和集團公司總部的同城備份中心所在地。

　　中石化機關服務中心基建處小營項目部負責小營辦公區項目總體管理，石化盈科信息技術有限責任公司為弱電智能化系統總包單位，設計單位為中國建筑設計研究院，監理單位為中國建筑設計咨詢公司。

　　小營辦公區共有3棟樓，1、2號樓為辦公綜合樓，3號樓為老干部活動中心。作為主體建筑的1號樓，總建筑面積約40982平方米;其中主樓建筑面積29492平方米，地下2層，地上20層;附樓建筑面積11490平方米，地下1層，地上7層。包括生產調度指揮中心、辦公室、會議室、多功能廳等。IT機房設在主樓2層和4層，面積達1605平方米，包括網絡系統、服務器和存儲系統、衛星系統、中心配線間、總控室、客服中心、控制室、培訓教室等多個功能區域。每個樓層北側有一個配線間，總信息點數約為5919點。

　　二、 布線系統的需求分析及整體規劃

　　綜合布線系統可全面實現對建筑物內各種設備、通信和辦公系統的綜合管理，是智能化系統中最重要的內容。關系到未來的網絡發展及信息化的應用，設計時不但要充分考慮到現階段的通信業務、智能化功能的應用需要，還應考慮到今后一段時期內通信技術的發展和業務、功能的擴展需求。

　　布點是綜合布線設計的關鍵，本項目按綜合型標準配置，每個工作區一般有兩到多個信息插座。普通辦公室要根據儀器設備及電腦擺放位置進行布點，開敞式辦公區與綜合會議區要考慮LED屏和相關的電子導引系統，業務會議室要根據視頻通話、無線上網的特點布置。根據功能定位和未來的需求分析，工程共使用了6000多個六類信息點，形式有A類壁裝三口信息點(1個數據、1個語音、1個備份)、A類地面三口信息、A類桌面三口信息點、B類壁裝雙口信息點(1個數據、1個語音)、D類壁裝單口信息點(1個數據)、D類壁裝單口信息點(1個語音)、D類地面單口信息點(1個數據)?？紤]到整體的安全性，可靠性及穩定性，整個綜合布線系統分為2套網：數據網(含無線)、語音網。兩個網絡不僅在水平和垂直子系統上實現物理隔離，在各工作間內的配線架和機柜間也分別進行物理隔離。

　　另外，本次設計的網絡中心機房既是本工程的網絡中心，也是前期的同城災備機房，所以在與原網絡中心機房一起互聯時必須采用2個以上獨立的路由接入。與系統內其他建筑間采用6芯多模光纜進行連接。

　　三、 綜合布線系統設計要點及產品選型

　　綜合布線除了具有實用性、可靠性外，還須保證系統在未來較長的一段時間內能適應科技進步的發展與變更。即在今后若干年內即使不增加新的投資，還能保持建筑物通信系統的先進性。根據我們自身的需求，經過慎重的技術比較和嚴謹?shù)恼型稑顺绦?，我們采用了質量優異且可信賴的美國西蒙公司System 6+ Light System綜合布線解決方案，現在工程已經完工并驗收合格，美國西蒙公司為之提供了為期20年的系統質量保證。

　　布線系統采用分級星型網絡拓撲結構進行總體布局和設備配置，由工作區子系統、配線子系統、管理子系統、干線子系統、設備間子系統及建筑群子系統等六個子系統組成。雖然是多棟智能建筑組成的建筑群體，但建筑物的布局相對集中，工程的范圍也不大，所以只需設置一個建筑群配線架就可覆蓋整個建筑群體?？紤]到配線架等大型設備的搬運和室內外各種通信設備網絡接口的連接，選擇1號樓二層作為各棟智能建筑通信線路與公用通信網連接的通信線路最佳匯接點，安裝建筑群配線架。

　　1. 各系統總體設計要求：本系統水平部分采用低煙無鹵6類布線系統

　　數據網：多級星形結構，主干采用6芯萬兆多模光纜、水平采用6類非屏蔽雙絞線，并預留6芯萬兆光纖點100個。

　　語音網：多級星形結構，主干采用三類25對大對數銅纜、水平采用6類非屏蔽雙絞線。

　　2. 數據、話音插座插頭均采用非屏蔽RJ45形式，建成后數據和語音插座具有互換性。

　　MX6插座模塊化采用三重平衡專利技術，使衰減、回損和近端、遠端串擾方面的性能全面超過6類的要求，特有的緊湊設計可以在單列面板上安裝六個模塊，產品可以支持多種信號類型，以滿足用戶多種多樣的應用;后部的端接帽可以在端接前或端接后安裝以保護線纜，靈活的安裝設計使端接工作可以在面板安裝前或安裝后進行; MAX模塊化插座有平口和斜角兩種選擇，其中斜角的MAX的外形設計，可以使接口處的線纜垂直向下，極好地保護端接處線纜不受損害，并能保證適當?shù)膹澢霃?此外，用戶還可選擇安裝防塵門，防止插口暴露在灰塵中，以保護插口。

　　西蒙MC6系列模塊化跳線采用最高性能的多股線纜，加上西蒙公司專利的金屬隔離屏蔽技術，保證導體處于正確的位置，優化線對間平衡。所有西蒙公司原廠裝配的跳線都100%用實驗室測試儀至少測到250MHz。MC6跳線兼容T568A和T568B接線方式。模塊化插座能夠長時間地防止潮濕、高溫和空氣污染物。外部護套可以緩解張力，并有插入保護，在跳線通過線槽或線纜管理器時起到保護作用。.

　　3雙絞線

　　西蒙的六類非屏蔽雙絞線提供超越ISO/IEC和TIA六類規范的性能指標。它適用于所有高性能和高可靠性嚴格要求的商業安裝環境。西蒙的六類線纜滿足所有PowerSum NEXT和PowerSum ELFEXT要求，遠超國際標準，帶寬高達550MHz。十字骨架分隔結構，保證線對平衡和安裝可靠性。Tip導線(白)采用色條識別技術，便于施工，生產環節更環保。線纜生產采用最新群絞技術，使對絞線對的反復彎曲減少，提高了線纜的質量，保證性能。

　　4.光纖作為高帶寬和高安全的數據傳輸介質應用于主干

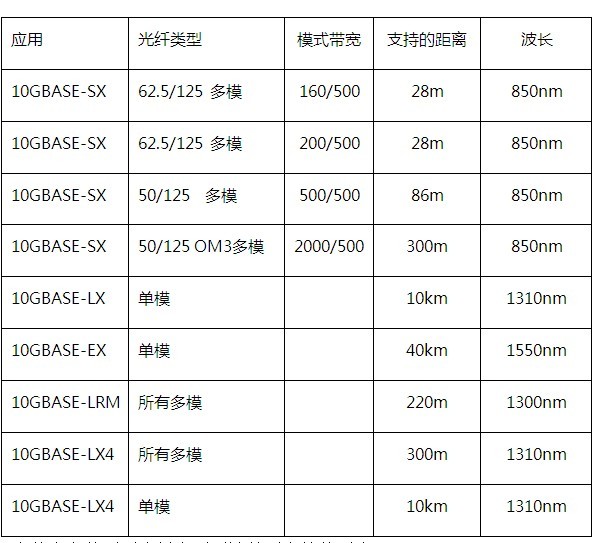

　　光纖根據傳輸模式分為多模光纜和單模光纜。單模光纖的纖芯直徑小，在給定的工作波長只能以單一模式傳輸，因此傳輸頻帶寬，傳輸容量大，但是單模光纖的設備通常比較昂貴。多模光纖設備的成本較低，但由于多個模式的傳輸導致時延差大，傳輸帶寬相對單模小，支持的距離也較短。常用的光纜有62.5/125　OM1多模，50/125　OM2多模，50/125　OM3多模，10/125單模。不同的光纖級別的類型和不同的接口支持萬兆的長度將會不同。了解這些局限將有助于數據中心空間的設計和布局。下面的圖表是802.3an中的定義的不同光纖在不同波長下支持萬兆的距離。

　　　　*802.3an中的定義的不同光纖在不同波長下支持的距離

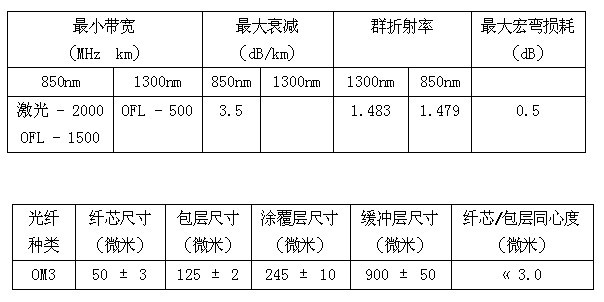

　　由上表可見，OM3光纖是在300米距離內短波傳輸萬兆以太網的最佳選擇。由于小營辦公區主要為室內主干，距離均不超過300米，故項目采用美國西蒙的OM3萬兆多模光纜。

　　5.大對數電纜

　　對于語音和低速網絡，西蒙公司提供的大對數三類線纜符合ISO/TIA三類標準，適用于目前語音等低速應用。產品內含撕裂繩，外護套上有連續米標，提供優異的傳輸性能和方便的安裝。主要為室內主干和各個設備間之間的電話連接。

　　6.配線架

　　本項目的綜合布線系統中，配線架分為數據配線架和電話配線架，主要由110快捷式配線架和24口、48口模塊式配線架。在本綜合布線系統中，所有水平線纜終端的配線架均采用模塊式配線架，采用三重平衡專利設計的HD6高密度配線架達到最佳的線對平衡和線性串擾響應，然后再根據使用的不同連接至網絡交換機或者電話進戶配線架。

　　本項目的綜合布線系統中，配線架分為數據配線架和電話配線架，主要由110快捷式配線架和24口、48口模塊式配線架。在本綜合布線系統中，所有水平線纜終端的配線架均采用模塊式配線架，采用三重平衡專利設計的HD6高密度配線架達到最佳的線對平衡和線性串擾響應，然后再根據使用的不同連接至網絡交換機或者電話進戶配線架。

　　四、總結與展望

　　綜合布線系統已經是樓宇智能化系統中的基礎工程，是建筑群或建筑物內語音、數據、圖文、視頻等信號傳輸網絡的介質。目前來說，六類線纜主要應用于數據傳輸，語音傳輸部分應用三類大對數電纜的較多;但對于一些重要場所，投資方會根據資金情況，或考慮到將來設施升級、更換，確定是否用六類線纜作語音傳輸。美國西蒙公司已經推出七類產品，雖然在市場沒有太多應用,國內的案例不多，但光纖到桌面的發展預計會大于七類。

　　一套優秀的綜合布線系統取決于多個因素，首先是高度穩定的產品質量和領先于國際標準的性能，其次是合理先進的設計理念，然后是系統集成商的專業安裝水平和嚴格的項目管理體系。自1996年進駐中國市場以來，美國西蒙公司，一直重視服務質量的承諾，在國際及國內布線標準的指定中也擔任了重要的角色，具有全球布線行業唯一獲得ISO9001質量管理體系認證的培訓項目，保證合作伙伴爭取掌握設計、安裝及測試規范，對通過測試驗收合格的工程提供20年系統質量保證。其布線解決方案應用于眾多萬點政府電子政務、金融、醫療、企業等領域，也是我們選用美國西蒙公司布線解決方案作為網絡基礎設施的原因，我們相信西蒙布線能確保我們網絡的高速及安全及可靠，并滿足數據增長的需求。
