隨著全球各地城市化進程的推進，城市的空間日趨減少，當城市發展在橫向擴張受到土地等方面的限制，必然向縱向空間發展，這也是城市高樓日趨密集的根本原因。作為高層建筑中必不可少的“交通工具”，安全、穩定、快速的電梯系統是保證城市向縱向空間發展的基礎。而電梯電纜作為電梯系統的“神經”和“血管”，其重要性更是不言而喻。

德特威勒集團公司是一家于1915年在瑞士成立的跨國公司，公司全球員工近5000人，年銷售額約90多億元。目前在全球15個國家擁有營業公司超過四十家，為100多個國家提供服務。1973年，德特威勒電纜公司生產出了第一條運行高度達400米的電梯用扁平電纜。如今，德特威勒公司的專業化電梯電纜系統已經成功應用于諸如莫斯科Federation Tower、倫敦Heron Tower、上海世界貿易中心、香港國際金融中心等世界知名建筑。

德特威勒公司目前的電梯電纜系統dynofil^®包括四大部分。

1. 電梯用扁平電纜

2. 電梯用平衡補償鏈

3. 安裝用附件及工具

4. 井道線束及機房線纜

一、         電梯用扁平電纜

電梯用扁平電纜作為電梯隨行電纜，伴隨轎廂上下往復運動，是電梯電纜系統中的重要組成部分。主要用于室內電梯及觀光電梯系統中控制，照明，以及語音，視頻，數據信號的傳輸。

目前按照電梯的運行高度可以分為

Ø  FL（low rise:up to 80m）

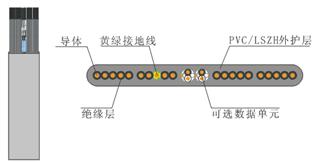

a)      結構簡圖

b)     說明

產品標準：IEC 60227 , EN 50214，GB/T5023，JIS C3408

額定電壓：300/300V，300/500V，450/750V(視具體導體截面積而定)

最大運行高度：80M

最大自由懸掛長度：45M

最大運行速度：4M/S

最大運行加速度：0.8M/S²

安裝及運行溫度：-15℃~70℃

Ø  FM（mid rise：up to150m)

a)      結構簡圖

產品標準：IEC 60227 , EN 50214，GB/T5023

額定電壓：300/300V，300/500V，450/750V(視具體導體截面積而定)

最大運行高度：150M

最大自由懸掛長度：80M

最大運行速度：6.3M/S

最大運行加速度：1.2M/S²

安裝及運行溫度：-15℃~70℃

Ø  FH(high rise :up to 400m)

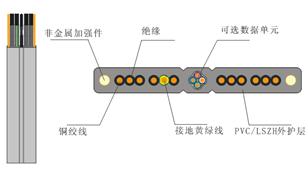

a)      結構簡圖

b)     說明

產品標準：IEC 60227 , EN 50214，GB/T5023

額定電壓：300/300V，300/500V，450/750V(視具體導體截面積而定)

最大運行高度：400M

最大自由懸掛長度：220M

最大運行速度：12M/S

最大運行加速度：1.2M/S²

安裝及運行溫度：-15℃~70℃

二、電梯用平衡補償鏈

在電梯上下運行過程中鋼絲繩在墜重側和轎廂側的重量隨運行而發生變化，采用平衡補償鏈可以平衡掉鋼絲繩的重量分配，保證電梯運行過程中的穩定性和舒適性。德特威勒公司的dynofil^®平衡補償鏈不同于傳統的鐵鏈式補償鏈，具有高撓性，超靜音，使用周期長等特點。

a)      結構簡圖

b)     說明

執行標準：EN50214

自由懸掛長度：125M（更大長度需定制）

最大運行速度：2.5M/S

最大運行加速度：1.2M/S²

安裝運行溫度：-15~70℃

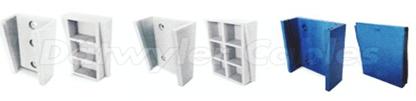

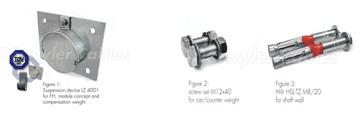

三、安裝用附件及工具

dynofil^®安裝用附件及工具包括電纜懸掛鎖緊裝置，安裝用工具兩大部分，借助和電纜系統配套的專用附件和工具，能有效的簡化安裝過程，保證系統安裝的高效和準確性。

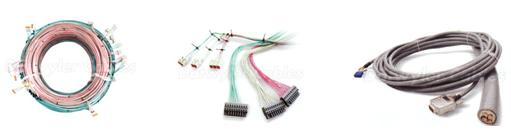

四、井道線束及MIR機房線纜

井道主線束及數據線束根據層數定制，用于層間通訊和數據信號的傳遞。MRI 線束用于機房內部信號的互聯，Loose Part （散裝線束），根據客戶使用要求定制。

德特威勒公司的電梯電纜系統dynofil^®作為德特威勒公司電纜系統中的重要分支，稟承了德特威勒公司在工業應用領域一貫的精益求精的風格。全面細致的系統設計，嚴格的原材料篩選，最新的生產工藝技術和全面的內部質量管理，鑄就了德特威勒公司電梯電纜系統四大特色。

一，精準的工藝控制。

相對于其它的線纜，電梯電纜因為長期隨電梯電纜上下往復運動，除了設計本身對高柔性的考慮之外，對電纜本身的工藝控制也有著更為嚴格的要求。常見的設備安裝連接電線電纜和固定布線用電線電纜，只是對絕緣芯線的平均厚度及芯線外徑有要求，而對導線的同心度，橢圓度指標并沒有明確的要求。而對于電梯電纜來說，內部控制導線的絕緣同心度，橢圓度的工藝控制是必不可少的。因為對于電梯成千上萬次的曲撓運動，同心度，橢圓度數據上微小的偏差，將會導致電纜內部和芯線受力不均，從而導致護套開裂，導體斷裂等嚴重后果。而對于電梯電纜制造過程中精準的尺寸控制，除了合理的產品設計，很大程度上取決于生產設備和模具。

德特威勒公司電梯電纜系統的整套生產設備，都是由德特威勒公司設備研發工程師和電梯電纜工藝工程師，根據電梯電纜對于設備的精度要求，由國外專業的電纜設備供應商特別定制。包括同心度，橢圓度等數據都能實時在線測量，而且整個生產過程處于電腦自動監控狀態。對于電纜擠出成型的關鍵---擠出模具，也是由瑞士有著鐘表模具制造背景的模具供應商特別定制，擠出成型的精確性和穩定性均處于行業領先水平。

二，嚴格的質量保證。

德特威勒公司電梯電纜系統擁有從系統設計到調試維護整個流程的質量控制體系，所有服務均嚴格遵循ISO9001/EN29001質量保證體系認證的生產服務程序。如今，德特威勒公司電梯電纜系統內的各種產品不僅遵循而且遠遠超過了國際應用技術標準。這一切都源于德特威勒公司全體員工高度的責任感及公司完善的質量保證體系和一流的檢測手段。以電梯隨行電纜為例，首先，從原材料的入廠檢驗，包括導體的電阻率，拉伸率，絞合節矩等，絕緣及護套材料的拉伸強度，斷裂伸長率 ，介電強度，硬度（邵氏A、邵氏D）試驗，其次，在生產過程中，絕緣及護套工序都有例行的耐高壓試驗，同時還有鼓包探測儀和同心度在線測量儀。每道工序的半成品必須經過質量部門檢驗合格后才能流入下一道工序。最后，當成品電纜下線后,每一批次會進行包括電氣性能，結構尺寸，機械性能，高低溫老化，阻燃等一系列全面的型式試驗。同時，對于每一軸入庫的成品，都會進行100%的例行試驗，包括產品的導體電阻試驗（直流雙臂電橋），電壓試驗（耐電壓測試儀），結構檢查（光學顯微鏡，千分尺），絕緣和護套厚度檢查（3D影像測試儀，光學顯微鏡）。另外，對于隨行電纜，高達60000次的動態曲撓試驗，檢驗頻次是IEC60227規定次數的兩倍。

三，“綠色”的產品理念

何為“綠色”的產品理念，就是指在整個產品的設計、生產、使用過程中，盡可能的減少對環境的影響。這其中包括產品制造用的原材料、輔助材料應是否污染周圍環境，生產過程是否對人體有害，對能源的消耗是否過高，產品使用周期結束后是否對環境產生危害，能否再回收利用。從深層次的角度來看，對于電梯這種與人類的日常生活密切相關的電氣系統，“綠色”就象征著安全。比如，當火災發生時，采用“綠色”材料的電梯電纜低毒、阻燃、燃燒時發煙量低、不產生或少產生腐蝕性氣體和有害鹵素氣體，為人們逃離火災現場提供更多寶貴的時間，同時也能大大減小對人體呼吸系統的傷害。德特威勒公司電梯電纜系統所有產品的生產制造過程都是在ISO14001環境管理體系下完成，所有的原輔材料都符合歐盟ROHS指令。所有產品定型前必須通過相關的試驗，包括依據IEC 60754-2，EN 50267-2-2進行的鹵酸氣體釋出測定，依據IEC60332-1，IEC60332-3C進行的單根及成束電纜燃燒試驗，依據IEC61034-2，EN61034-2進行的電纜燃燒的煙密度的測量試驗等。

四，全面的服務體系

德特威勒公司作為一個電梯電纜系統服務商，不僅僅關注于產品質量，同時也致力于以客戶滿意為宗旨的售前售后服務。在整個系統服務中，從產品解決方案的確定，到產品的生產加工，再到產品的包裝儲運，以及系統的安裝調試，都會積極了解客戶的心聲。德特威勒公司擁有自己的產品加工配送中心和B2B在線定單處理系統，用戶不僅可以隨時定購系統內常規產品，還可以根據需求定制層間通訊線束，電梯井道線束，機房內部互聯MRI線束等預裝配產品，并通過在線定單系統查詢定單實時狀態，了解產品從制造到物流配送整個過程信息。一般來講，一套電梯電纜系統安裝完成后，將會伴隨電梯運行直至電梯固定的運行維護周期。在這個運行維護周期內，要保證電纜系統安全穩定的運行，系統安裝的規范和準確性就顯得至關重要。因此，除了全面的產品信息培訓，德特威勒公司還提供與系統安裝調試相關的咨詢和培訓。而且貫穿于系統的整個運行維護周期內。
