最近以色列瑞特科技有限公司推出了一款新型的電子配線架系統—EPV。這款新產品具有配置靈活、安裝簡單、操作方便、功能實用、價格低廉等諸多優點，非常適合在中國推廣應用。下面就該產品的幾個特點做一簡單介紹。

　　1. 配置靈活

　　以往的電子配線架都是由主機、擴展儀、掃描儀和軟件等幾大部分組成的。這樣的一套系統如果是針對上萬點大規模的布線系統還比較合理，但對于數量眾多的中小型布線系統就顯得有點殺牛用宰牛刀的味道。而對于那些只想在局部使用電子配線架系統的用戶來說，就更難以實施了。

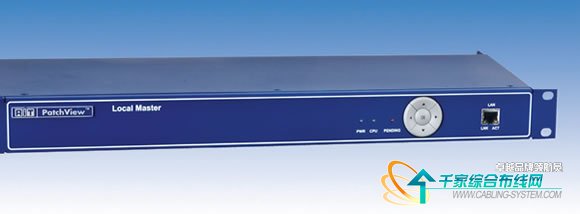

　　而新型的EPV電子配線架系統只要有EPV機箱就可以了，將它直接和瑞特公司的專有配線架相連接就可以構成電子配線架系統，不再需要另外配置主機、掃描儀、擴展儀和軟件。其系統可以小到只在一個機柜里實施。EPV機箱有兩種型號分別配有6個接口或12個接口，每個接口連接2個24口配線架，由于瑞特的電子配線架系統都是雙配線架（交換機也需要配置配線間），以一個6個接口的EPV為例，可以有下列幾種配置方法：

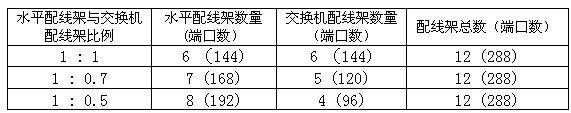

　　水平配線架與交換機配線架比例 水平配線架數量(端口數） 交換機配線架數量（端口數） 配線架總數（端口數）

　　從這個表格可以看出，根據交換機配置比例的不同，一個6個接口的EPV機箱可以支持144到192個水平端口，這已經是非常小巧的布線系統了?；旧峡梢栽谝粋€機柜里實現。至于12個接口的EPV，上述數字都乘以2就可以了。

　　另外，EPV的這種配置方法對項目的報價也比以前更加方便。EPV方案的電子配線架只需要4種硬件就可搭建完成，即EPV、智能配線架、智能跳線和數據線。而只要知道用戶端口數和交換機端口數的比例就可大概估計出電子配線架的整個配置。而且，如果已經有其他廠家提供的配置清單，用EPV方案就可輕而易舉地置換成自己的電子配線架方案。下面舉兩個實際案例來說明這兩種方法的配置過程。

　　案例1，有個項目已知有水平端口數為1000個，交換機的端口數不詳，但是知道大概的比率在1：0.8左右。
配置過程如下：

　　先確定水平配線架的數量：1000 端口 ÷ 24（一個配線架的端口數）= 41.6 （取整數42）

　　再確定交換機的配線架數量：根據已知條件，交換機的與水平端口的比例大約為1:0.8，所以1000個水平端口應該對應交換機端口 1000 X 0.8 = 800 個交換機端口，如果交換機配線架也是24口，則需要交換機配線架 800 ÷ 24 = 33.3 （取整數 34）

　　這樣水平配線架和交換機配線架一共為 42 + 34 = 76 個。

　　有了這個數量就可以估計出 EPV的數量，一個EPV 可以帶12個24口配線架，所以76個配線架就需要 76 ÷ 12 = 6.3個 （取整數 7個）

　　跳線的數量應該和交換機的端口數一致，也就是800條。

　　最后是數據線的確定，由于一條數據線可以連接兩個配線架，所以76個配線架就需要 76 ÷ 2 = 38 條數據線。

　　至此，這個項目所需要的電子配線架的配置清單為：

　　電子配線架： 76個；
　　EPV 管理單元：7 個；
　　9芯智能跳線：800 條；
　　數據線：38條；
