根據國家《電子信息系統機房設計規范》GB50174-2008中的規定，數據中心應劃分為A、B、C三級。本文中的案例應屬于B級數據中心，即機房內的場地設施按冗余要求配置，在系統運行期間，場地設施在冗余能力范圍內，不應因設備故障而導致電子信息系統運行中斷。

　　1、某數據中心綜合布線預連接光纜應用

　　本數據中心設計2排機柜，包括列頭柜、服務器機柜、交換機機柜等。數據光纜主干分配如下：與一期數據中心連接采用1根24芯OM3萬兆多模光纜和1根12芯零水峰萬兆單模光纜；A/B兩排列頭柜之間采用2根48芯OM3萬兆多模光纜和1根12芯零水峰萬兆單模光纜連接；每個列頭柜A-HAD/B-HDA與交換機機柜A-SW/B-SW之間分別采用3根24芯OM3多模萬兆光纜連接；每個服務器機柜與列頭柜之間采用12芯OM3多模萬兆光纜連接。
整個數據中心光纖總芯數為720芯，全部采用萬兆光纜。

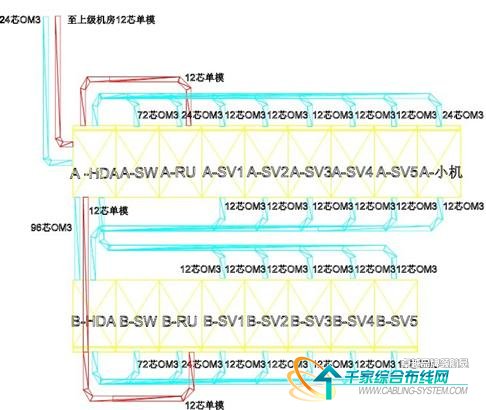

光纜系統圖

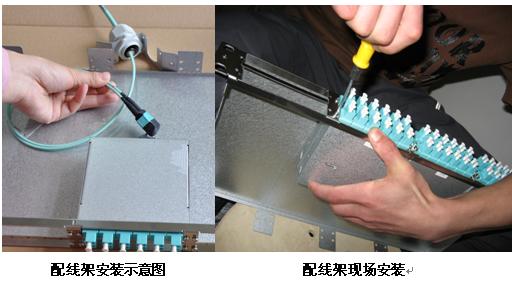

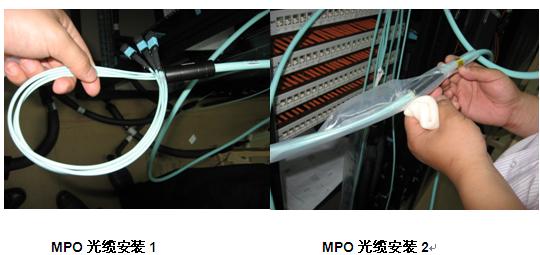

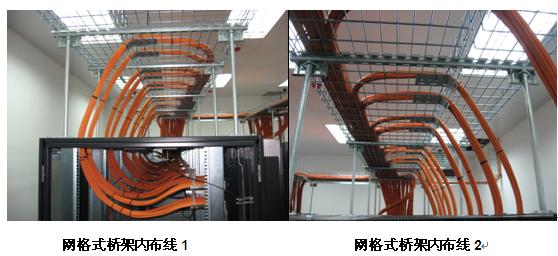

　　本次光纜系統全部采用德特威勒預連接系統，接口為MPO-LC。1個MPO接口輸入對應12芯LC接口輸出，施工人員只需要進行簡單的插入就可以實現整個鏈路的通信。整個過程只需要短短幾十秒（包括理線、插跳線）。

　　高密度：1U預連接配線架實現96芯連接。

　　2、數據中心綜合布線銅纜系統

　　此數據中心銅纜系統全部采用德特威勒6類屏蔽解決方案。與一期數據中心連接采用24根U/FTP 6類屏蔽雙絞線；A/B兩排列頭柜之間采用48根U/FTP 6類屏蔽雙絞線連接；每個列頭柜A-HAD/B-HDA與交換機機柜A-SW/B-SW之間分別采用96根U/FTP 6類屏蔽雙絞線連接；每個服務器機柜與列頭柜之間采用24根U/FTP 6類屏蔽雙絞線連接。

　　6類屏蔽銅纜端口數為1416個。

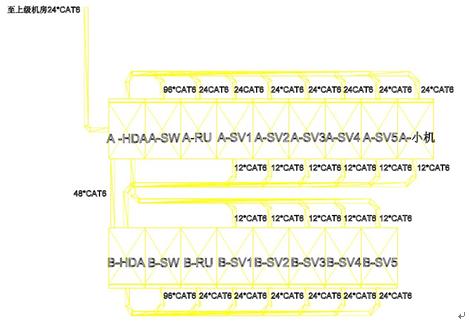

銅纜連接系統圖

　　由于數據中心內有源設備眾多，并且數據傳輸?shù)陌踩墑e最高，因此我們建議在數據中心的銅纜系統應用過程中盡量選擇屏蔽系統。這也是目前市場應用的趨勢。

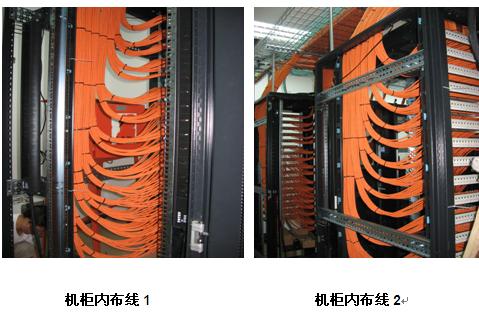

　　有些客戶為了節省成本，將綜合布線機柜與網絡設備機柜合用，由于網絡設備大多都是有源設備，需要配備多電源插口PDU，其電源線的數量至少有10幾根之多。由于機柜的空間有限，很難做到國家標準中規定的綜合布線纜線與強電纜線的距離要求，機柜內也不可能有單獨的金屬線槽或金屬板將數據傳輸纜線和電源線隔離開，從這一點出發，為了保證數據傳輸?shù)姆€(wěn)定性和安全性，必須采用屏蔽數據纜線。

　　目前，隨著國際上綠色數據中心（GREEN DATA CENTER）概念的提出和發展，綜合布線系統作為數據中心內的重要組成部分，能響應這一號召的主要部分就是線纜的外護套原材料。因此本項目所選擇的纜線，外護套全部為阻燃低煙無鹵環保電纜，此種電纜的外護套中不含任何鹵素，一旦發生火災，在保證數據安全備份、保存的情況下，也不會對大氣環境構成污染。

　　3、系統接地

　　眾所周知，接地對于數據中心的重要性不亞于綜合布線本身。尤其是選擇屏蔽系統的工程，接地更為重要！
機柜內接地導線要求：要求使用銅制導線；機柜內的接地導線截面不小于4平方毫米。

　　根據GB 50311-2007標準的規定，不同接地體的電位差不應大于1Vr.m.s。這就要求工作區安裝終端計算機設備的交流電源插座PE接地端子與電信間中局部等電位聯結端子板之間的電位差不能大于1Vr.m.s。

　　在布線系統采用單獨接地體時，則要求接地電阻值小于4歐姆。如果布線系統的接地采用建筑物聯合接地體引入的方式時，聯合接地體的電阻值不應該大于1歐姆。

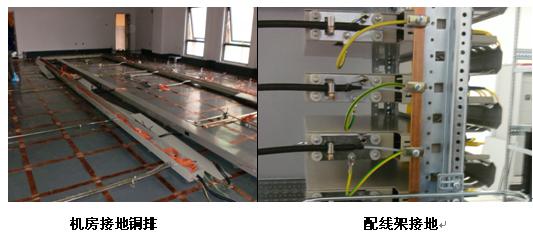

　　對于綜合布線屏蔽系統接地而言，我們建議使用屏蔽配線架星型接地。即每個屏蔽配線架配備1～2個接地端子，使用接地導線直接連接至機柜接地匯集排上，構成星型接地方式。這樣做的好處就是任何一個接地點的故障只會影響一個屏蔽配線架，有助于提高系統的可靠性。

　　4、結束語

　　隨著國內數據中心建設熱潮的興起，綜合布線系統作為數據中心內數據傳輸?shù)幕就ǖ溃渥饔煤椭匾圆谎远鳌?/P>

　　德特威勒公司愿意為廣大的用戶及作伙伴提供良好的數據中心解決方案，提供高質量的技術服務，讓我們攜手為數據中心的建設貢獻自己的力量。
