南京大學仙林新校區是南京大學為創建高水平世界知名大學而建設的國際化大學校區，是南京大學未來發展的主體校區。

　　在本項目的智能化系統設計中，采用了現代計算機技術、現代通訊技術、現代控制技術和現代圖文傳輸技術，并將上述技術和建筑藝術有機結合，通過對信息資源的管理和對使用者的信息服務及其建筑的優化組合，獲得投資合理、適合信息社會要求并且具有安全、高效、舒適、便利和靈活特點的建筑物。充分滿足南京大學新校區未來發展的需要，是一處高度智能化的高水平校區。

　　南大仙林校區圖書館大樓共設信息點2832個，其中數據點2292個、無線AP點210個、語音點330個。在圖書館的公共區域設置無線接入點。用戶可以根據不同需要，通過各層分配線間經過簡單跳線完成數據語音的互換。

　　本項目?jī)?yōu)選普天牌六類非屏蔽綜合布線系統，配線架以機柜結構為主。采用星型拓?fù)浣Y(jié)構布線，確保系統的安全性和穩定性。

（1）系統組成

　　1). 工作區子系統(充分考慮大開間建筑的布線和無線網絡接入點)。

　　2). 水平布線子系統：實現信息插座和管理子系統(跳線架)間的連接，同時綜合性考慮水平橋架的設置。

　　3). 管理子系統：管理子系統由交連、互連配線架組成。為連接其它子系統提供連接手段（計算機網絡的接入層）。

　　4). 建筑物內干線子系統：實現計算機設備，程控交換機(PABX)，控制中心與各管理子系統間的連接 ，常用介質是大對數雙絞線電纜、光纜。

　　5). 設備室子系統（單體建筑或功能組團的設備管理系統，為計算機網絡的匯聚層）。

　　6）建筑群子系統（從網絡中心連接各單體建筑或功能組團的主干系統，由室外光纜連接）。

　　7）綜合布線系統充分考慮無線網絡點的布局，力求在公共區域無盲點。

　　8）鑒于一卡通系統涉及到結算，建立獨立的一卡通綜合布線系統，

（2）系統要點

　　系統滿足安全性、可靠性、先進性和低成本的要求。它不但滿足當前應用系統對通信的要求，又符合今后技術發展和管理的需要。

　　系統的水平布線，包括兩端端接所需的接插端口、配線架、面板等組件為同一品牌設備，從而形成完整有效的通信鏈路。

　　整個校區綜合布線系統呈現三級星型拓樸結構（局部四級），網絡中心為核心級，單體建筑或功能組團為匯聚級（建筑物配線架），第三級為接入層，每個局部的物理拓樸結構都是采用星型拓樸結構。

　　所有工作區子系統、水平子系統、管理子系統的與水平子系統的接入，均采用6類布線系統，使整個接入層支持千兆/百兆系統，滿足現在和將來的使用需求。

　　建筑物內干線子系統，數據采用多模光纜（支持千兆系統），語音采用大對數電纜。

　　建筑物子系統和管理子系統之間采用室外單模光纜連接，支持萬兆/千兆系統。

　　南大仙林新校區綜合布線系統將為南大仙林校區信息化應用提供硬件設施和物理平臺。綜合布線系統作為學校語音、數據及圖像等信息的傳輸介質，在布線方面具有高度靈活性、可靠性，具有易擴展、方便維護和管理的特點。

　　南京普天的綜合布線產品在提供高速數據傳輸服務的同時，保證了網絡的穩定性。

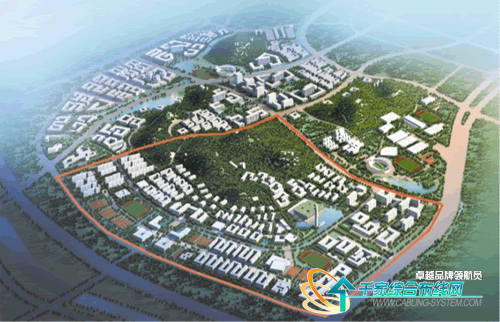

南京大學仙林國際高教園林
