隨著EPON和GPON標準的日趨完善以及有源設備制造技術的成熟，PON（無源光網絡）技術的應用正以越來越快的步伐走向我們。2007年國內EPON設備測試基本完成，試驗結果得到了運營商的認可，證明EPON設備已經具備實際應用能力，2008年EPON的部署在有些地方已經開始。2008年GPON開始進入試驗階段，測試應在年內完成。

　　與此同時，各大運營商對于ODN（光分配網絡）網絡建設模式的實踐與部署也在如火如荼地進行著。據我們所了解，在FTTx試驗的初期階段，由于實驗的規模普遍不大，目前的ODN實踐重點主要集中在入戶部分及配線部分，網絡模型也較為簡單。主要解決光分路器的安置以及入戶光纜的布放問題。ODN網絡模型表面上看起來很簡單，但在實際應用中，由于應用環境非常復雜，還要考慮性價比等因素，到目前為止，PON網絡應用模式仍在積極摸索階段。

　　ADC公司是全球配線產品的領導者，在FTTx領域有著豐富的經驗，是北美最大的FTTx產品供應商之一。本文將介紹一種FTTx配線光纜段室外解決方案，即ADCFDH59M1室外型分光配線箱解決方案。

1 FTTx網絡結構及配線光纜段作用

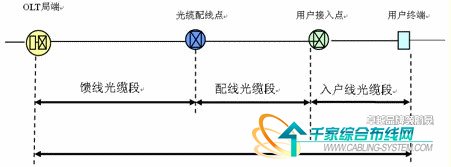

　　PON或稱為ODN，按照中華人民共和國信息產業部2007年10月1日頒布的“光纖到戶（FTTH）體系結構和總體要求”標準，被分為饋線光纜段、配線光纜段以及入戶光纜段（如圖1所示）。ODN起始于中心機房（OLT），終止于用戶終端（ONU）。ADC從實施的角度將ODN進行了劃分，分別稱之為中心機房解決方案、室外解決方案以及室內解決方案。

圖1 FTTH光網絡基本結構

　　配線光纜段起始于饋線光纜末端，止于入戶光纜段接入點。配線光纜段的主要設備是分光配線箱，它的任務就是上承饋線光纜，下承配線光纜以及安置光分路器。由于PON網絡的核心技術就是光分路技術的應用，因此，分光配線箱無疑是PON網絡中最重要的設備之一。分光配線箱，也就是光分路器的位置及其管理模式非常重要，它直接影響到運營商的初期投資以及今后的運行維護成本。光分路器的分光模式一般分為兩種，一種是集中分光，另一種是多級分光。光分路器的布放位置一般也分為兩種，一種是靠近中心機房，另一種是靠近用戶側。采用哪種形式布放光分路器要視具體情況而定。分散的客戶，采用多級分光可以提高光纜和有源設備端口利用率。集中和高密度用戶宜采用一級分光模式，系統簡單，易于管理和測試。而盡量靠近用戶側安裝光分路器已經成為大家的共識。

　　除了上述兩點外，在規模部署FTTx光網絡時，我們還必須想到和解決一些問題，如測試問題、系統維護與故障追蹤、光鏈路的預算、活接頭的數量、分光配線比、電路調度、機房租賃、擴容問題、多業務接入、客戶管理、遞延固定資產投入、高可靠性保障、網絡優化以及業務覆蓋范圍等。而且隨著應用的深入，還將碰到更多的問題。

2 ADC FDH 59M1型室外分光配線箱的介紹

　　ADC59M1室外型分光配線箱正是為了滿足配線光纜段管理功能而設計的一款室外型分光配線箱，它也是ADC室外解決方案中的核心設備。這里特別強調一下，對安裝有光分路器的機箱，應稱之為“分光配線箱”，以區別于一般的“光纜交接箱、光分配箱或光配線箱”。
　
　　為了滿足上面提到的配線光纜段的功能需求，ADC工程師應用了多項ADC獨有技術及發明成果開發出了ADCFDH59M1型室外分光配線箱（見圖2），如飛碟盤、“即插即用”分光器、旋轉翼配線板、59式科龍箱等，特別是首先在業界提出了“停車場”的應用概念（已獲專利），更是匠心獨特，具有明顯技術優勢。FDH59M1具有六大優點，一是高密度、大容量，應用范圍廣闊；二是“即插即用型分光器”設計，減少初期投資；三是“停車場”概念的應用，便于業務管理；四是饋線/配線飛碟盤式箱內熔接，具有一體化熔端接功能；五是優秀的線纜管理，全程的半徑保護與余纖存儲；六是采用了科龍機箱，堅固耐用。

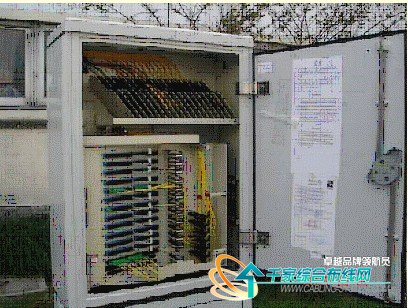

圖2 ADC FDH 59M1型室外分光配線箱

　　FDH59M1室外型分光配線箱配線容量為288芯，即支持288戶ONU終端。熔接容量為408芯，除配線288和饋纜12芯熔接外，可支持額外108芯熔接。有12個分光器槽位，可支持多達12個分光器使用（如使用1：32分光器，9個槽位就夠了），可支持不同分光比分光器應用。

3 FDH 59M1廣闊的應用前景

　　作為安裝有光分路器的分光配線箱，原則上應盡量靠近用戶。針對不同的用戶會有不同的分光配線箱可供選擇，如室外型、室內型以及不同的容量。

　　FDH59M1室外型分光配線箱有288芯配線容量。在采用FTTH，即光纖到戶解決方案時，一臺FDH59M1可支持288戶使用。例如，在別墅區以及低密度高檔社區的接入。

　　對于高密度住宅小區以及寫字樓，大家首先會想到使用室內型分光配線箱。沒錯，這是一種選項。但實際上，F(xiàn)DH59M1分光配線箱同樣適用高密度社區，而且更具優勢。我們做一下對比?，F(xiàn)在，對于終端用戶的接入方式分為多種。除了FTTH，還有FTTN＋DSL、FTTB+LAN和FTTB+DSL等方式。而且，經過運營商的評估，在近期，采用漸進式的光進銅退方式更經濟，更適用。也就是說，運營商的首選方式將是FTTB+LAN或FTTB+DSL方式。

　　在采用FTTB方式時，一個PON口，對于中低速用戶（8Mbit/s），采用ADSL2+接入方式，可支持516戶；對于高速用戶（20Mbit/s），采用VDSL2接入方式，可支持128戶。

　　理論上講，一臺FDH59M1分光配線箱可以支持中低端用戶4608戶以及高端用戶1152戶。因此，一臺室外的FDH 59M1機箱就可以滿足大部分社區的需求。

　　此外，由于采用了室外型機柜，不僅節省了機房租賃的費用，而且測試、維修和調度業務基本不受他人的限制，極大地方便了業務管理。如果采用室內型機柜，則基本上每個獨立的建筑（幢）都需要一臺單獨的室內分光配線箱，系統既復雜又不便管理。

　　在采用FTTB+LAN或FTTB+DSL方式時，F(xiàn)DH51M1是這樣工作的。端接來自中心機房的饋纜，經過光分路器跳接到配線光纜配線板上，配線光纜箱內熔接，然后布放配線光纜至各樓層配線箱上。當然，也可以直接接到多用戶ONU或LAN交換機上。饋線和配線施工一次完成，今后無需二次施工。

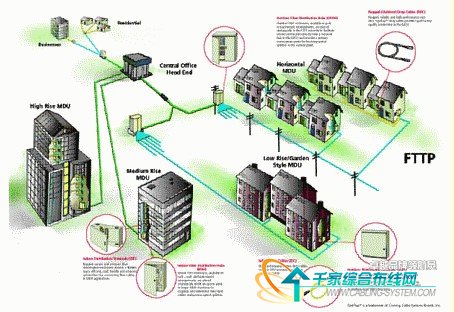

FDH59M1的應用如圖3所示。

圖3 FDH 59 M1的應用

4 “停車場”理念與“即插即用”型光分路器

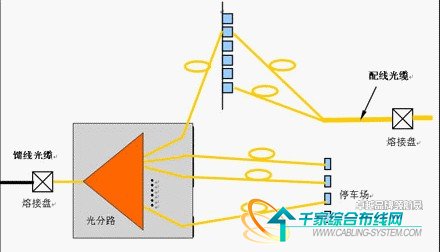

　　我們?cè)谖恼碌那懊娑啻翁岬健巴＼噲?chǎng)”，那么什么是停車場呢？“停車場”理論是ADC工程師在設計分光配線箱時提出的一種設計理念。它的功能主要是實現光分路器閑置光纖管理，即閑纜“停泊”的功能，如圖3所示。當一臺分光器只有部分端口被使用時，未被使用的端口處于閑置狀態。如果不對這部分光纜進行管理，將造成機箱內閑纜的混亂。但是，你可以說，我們可以將所有閑置端口都預端接在配線面板上。是的，我們可以這樣做，這樣做，線纜管理的問題似乎可以解決了。但是，這里還存在著另外一個令人困惑的問題。當所有分路器端口都接到配線板上時，我們就無法看出在用客戶的真實情況。我們不知哪些客戶在用，哪些客戶不在用。可以想像，即使我們有各種記錄，也依然無濟于事。有了“停車場”，情況就截然不同了。不僅線纜管理井井有條，而且我們可以直觀地看到在用客戶的情況，連著分光器的就是在用客戶。我們也可以看到剩余端口的情況，“停車場”里的數量就是剩余端口的數量。

　　大家知道，分光配線箱內最貴的就是光分路器。我們可以通過簡單的調配和管理來保證機箱內的剩余端口數量永遠不會超過一臺分光器的端口數，這樣還實現了減少初期固定資產的投入。

　　ADC設計的“即插即用”型分光器，在增加分光器時，無需現場的二次施工，無需熔接，兩側活接頭，即插即用，十分方便。只有在新增客戶超過剩余端口時，才需要新增另一臺光分路器。當端口剩余時，還可撤出，用于它用。

圖4

5 久負盛名的59M科龍機箱

　　當大家第一次看到ADCFDH59M1分光配線箱時一定有一種似曾相識的感覺。沒錯，F(xiàn)DH59M1就是選用了享譽全球的科龍59M機箱作為外殼。該機箱20世紀60年代面世，性能可靠，質量?jī)?yōu)異，是一種十分理想的室外工作箱，被廣泛用于光纜和銅纜交接箱。59M1箱體采用不飽和聚酯玻璃纖維增強（SMC）材料加專用內襯隔溫木板，采用高壓熱粘合技術制造，是典型的三明治式結構。三明治式的結構具有保溫、隔熱、減震等性能，能適應驟變的氣候和惡劣的環境，能有效地防止箱內溫度因外部氣候驟變而引起的水汽凝結。SMC復合材料機械強度高，機械性能穩定。箱體表面不需做噴漆處理，本身具有良好的光澤性。SMC材料具有耐酸，耐堿，耐腐蝕，耐磨損，低吸水性和抗紫外線等特性，不會產生如金屬箱體常見的腐蝕現象，連續使用20年，材料磨損小于5μm，磨損基本可以忽略不計，保證使用20年以上。箱體阻燃等級達到UL 94V-0標準，防護性能為IP65。密封式箱門能夠防塵和防蟲害，透氣孔道能調節箱體內外壓力。尺寸為1 060 mm´754 mm´284 mm（高´寬´深）。

6 ADC FTTx配線光纜段室外解決方案的優點

（1） 便于測試與業務管理

　　由于采用戶外機柜，任何時候都可以方便地進入，較少受人為因素制約，無需第三方的許可或陪伴。由于采用了即插即用的分光器，雙向采用活接頭，可以容易地實現對OLT和ONU的雙向測試。戶外操作，操作空間大，便于各種業務操作，如測試和故障查詢等。機箱容量大，可以集中管理更多的用戶，減少了分光配線點的數量，因此也減少了維護和操作工作量。“停車場”的應用使得終端用戶使用情況以及分光器使用情況一目了然，也使得機箱內線纜管理有序整潔。

（2） 開放式接入結構

　　開放式接入結構是對未來FTTx系統的一個重要要求。即插即用型分光器的應用，實際上也創建了一種開放式的接入結構。這種結構可以很容易地提供不同業務的接入。例如EPON或GPON的不同業務接入，可以為用戶提供差異化的服務。

（3） 優秀的線纜管理

　　優秀的線纜管理是ADC配線產品的標志性特征之一。全程半徑保護、余纖存儲以及“停車場”理念的應用，構成了FDH59M1優秀的線纜體系。我們注意到，任何忽視線纜管理的機箱設計都會給用戶帶來災難性的后果。

（4） 機內熔接端接一體化設計

　　機箱內實現雙向熔接，可以不一定依賴人井而獨立使用。408芯大容量的熔纖能力，至少有100芯富余熔接能力，機箱可以綜合利用，如作為光交接箱或接頭盒使用。

（5） 高可靠的品質

　　基礎網的可靠性主要是由配線設備的可靠性、線纜質量以及線纜路由的安全性保證的。配線產品的核心器件是連接器，連接器的質量決定了連接點的質量。ADC光纖連接器都經過嚴格的測試和生產以適應戶外嚴酷環境，滿足長期使用的需求。卓越的光性能：插損小于0.2dB,反射損耗大于50dB。長期使用，多次插拔不易損害，接觸良好，不增加插入損耗，抗拉、抗老化。如圖5所示。

圖5

7 案例

　　ADC公司是全球配線產品的領導者，在FTTx領域有著豐富的經驗。截至2007年12月底，北美市場共完成光纖到戶450萬戶，完成光纖近戶850萬戶。ADC作為北美最大的FTTx產品供應商之一，提供了10萬只以上室外分光配線箱以及20萬只以上光分路器。

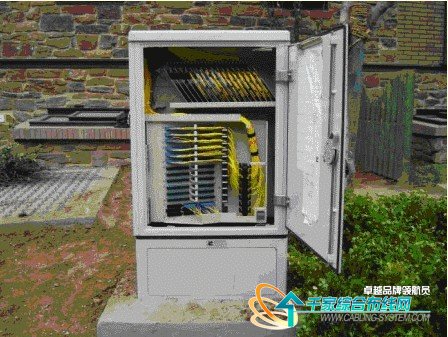

　　2008年ADC公司為中國網通北京分公司一個大型別墅區提供了戶外解決方案，成功安裝ADCFDH59M1分光配線箱，見圖6。該項目為大型別墅區，全FTTH解決方案，終端用戶180戶，ADC提供了一臺FDH59M1分光配線箱。北京網通認為，該機箱的優點是：完全室外解決方案，無需租用機房，接近方便，不受人為因素影響。機箱設計合理，構思巧妙，易于測試和管理。

圖6

　　總而言之，ADCFDH59M1分光配線箱設計巧妙，功能性強，操作簡單，應用范圍廣。它的推廣使用，必定帶給運營商帶來諸多的好處，如節省機房租賃費用，遞延固定資產投入，節省工程和維護成本，不僅可以為客戶節省CAPEX還可以節省OPEX。

　　ADCFDH59M1為FTTx配線光纜段解決方案提供了一個優秀答案，F(xiàn)DH59M1必定成為一款有著廣闊應用前景的室外分光配線箱。
