隨著網絡技術的成熟和大規模地應用，結構化布線技術得到了很大的發展。由于智能建筑使用功能分割的不確定性，結構化布線系統的點位數量通?？蛇_到交換機端口容量的2倍甚至更多，這就對結構化布線系統的管理提出了新的要求。傳統的藍圖、點表、系統圖、跳線表的方式顯然已經不能滿足實際管理工作的需求。針對這一現狀，各個廠家提出了各自的解決方案。本文力圖通過系統原理級的分析，從硬件和軟件兩個方面，理清布線管理系統發展的脈絡和實現方法。

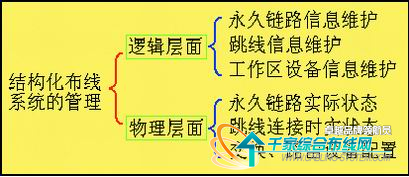

　　結構化布線系統的管理包含兩個層面，邏輯層面和物理層面，如圖1所示。對于一個規范的結構化布線管理系統而言，邏輯層面的信息可以理解為對一個結構化布線系統的描述，它在系統施工前就已經存在了；物理層面可以理解為系統的現狀。結構化布線系統的管理其實就是記錄、追蹤、管理邏輯層面和物理層面的差異，并以樹狀結構輔以建筑圖紙，顯示系統現狀，以報表、報警、事件記錄、工作流程規范將這些差異告知用戶，從而達到系統可管理、可追蹤、快速排障、快速查詢等目標。

圖1  兩個管理層面

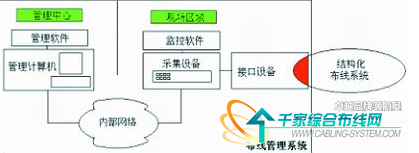

    實時布線管理系統可分為管理中心、現場區域和通信網絡三部分。當然，根據需要，還可以通過網絡，遠程登錄管理中心，實施管理工作。

　　管理中心分為軟件和硬件兩大部分。硬件部分為管理計算機；管理軟件運行在管理計算機上，軟件部分為操作系統和布線管理軟件，軟件架構可以采用C/S或B/S模式。后臺通常采用MS ACCESS、MS SQLServe、SQL Anywhere等關系數據庫。
現場區域分為監控軟件、采集設備和接口設備三大部分。監控軟件運行在現場信息采集設備中，采集設備一般采用嵌入式操作系統或更加低級的方式；接口設備完成管理系統和結構化布線系統的耦合。

　　管理軟件和監控軟件以硬件為支撐，通過通信網絡交換信息。

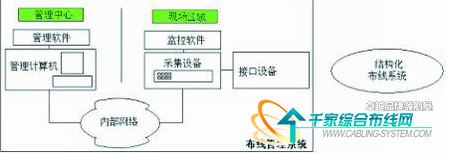

　　根據布線管理系統和結構化布線系統信道耦合的方式，可以將其分為獨立式管理系統和接入式管理系統兩種模式，如圖2、3所示。

圖2  獨立式管理系統

　　在獨立式管理系統中，結構化布線系統的信道中沒有任何檢測用電信號；在接入式管理系統中，結構化布線系統的信道中存在檢測用的電信號，當然，此信號功率十分微弱，不會影響系統的使用。

　　按照行業習慣，我們將現場區域的采集設備和監控軟件合稱為網絡分析儀，將接口設備稱為傳感器，并將能夠與管理系統協同工作的配線架稱為電子配線架，稱管理計算機為服務器。

　　現有結構化布線管理產品，都是由網絡分析儀和電子配線架組成。所謂的網絡分析儀，通常是運行嵌入式Linux操作系統的微型計算機系統，如采用ARM內核架構的芯片。嵌入式系統用途十分廣泛，像手機、數字攝像機、機頂盒、高清電視以及網絡交換機、路由器、數控設備或儀表等都是典型的嵌入式系統。在布線管理系統中，它的作用是提供更好的Ethernet和LCD支持，用戶可以通過瀏覽器直接管理、配置網絡分析儀。網絡分析儀的主要功能是存儲現場數據，并將監測到的系統結構變化發送到服務器。

　　根據各個廠家解決方案的不同，我們將電子配線分為兩類：智能電子配線架和普通電子配線架。兩者的結構如圖4所示。

圖4  智能電子配線架和普通電子配線架

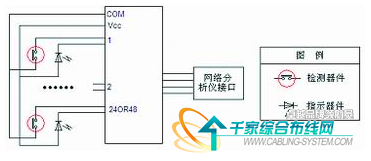

    以上兩種架構的主要區別在于配線架是否含有單片計算機。顯而易見，不含單片機的系統原理很簡單，這是它的優勢，但缺點也很明顯：每個端口都要對應一個檢測器件的信號線，甚至還要對應一個顯示器件的信號線。這就造成了一個尖銳的矛盾，隨著系統點位數量的增加，管理系統的可管理性大大降低，維護成本大幅度增加，甚至出現布線管理系統故障難于排除的狀況。引入單片機后，所有顯示和信息采集的信號可由單片機預先處理，然后，通過RS-422/485通信總線，發送給網絡分析儀。采用此種方案后，無論是24口還是48口的電子配線架，只要通過4根線，就可實現串行通信和電源供給，如圖5所示。

圖5  智能電子配線架

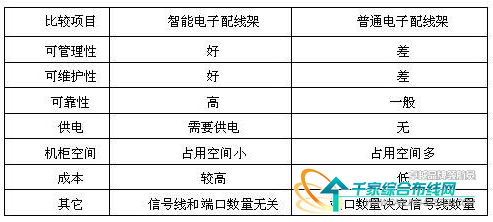

    兩種配線架的差別，如表1所示，最重要的是可管理性和可維護性。智能電子配線架更接近于布線管理系統設計的初衷。
    表1  配線架應用性能比較

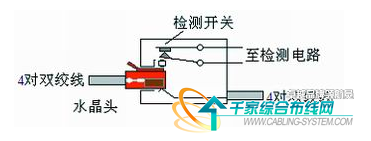

    布線管理系統需要檢測跳線的狀況，按照檢測方式，可以分為端口式和鏈路式兩種。端口式檢測技術如圖6所示。在每個RJ45端口內，有一個檢測開關。當跳線的RJ45插頭插入端口后，觸點狀態發生變化，檢測電路可以檢測到這個開關量。其優點是對跳線沒有要求，采用普通跳線就可以了。

圖6  端口技術原理圖

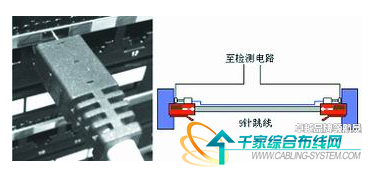

    鏈路檢測技術如圖7所示，跳線采用非標跳線，即在原有跳線上附加一根檢測線，并在RJ45插頭上引出彈性探針。個別廠家直接將跳線做成9芯或10芯，使用非RJ45配線架。這樣的好處是傳感器電路連接更簡單，缺點是必須采用雙配線架結構。第9芯跳線和傳感器構成回路，當跳線插拔時，會產生一個開關量的變化。監測電路很容易檢測到這個變化并進行相應的處理。

圖7  鏈路技術

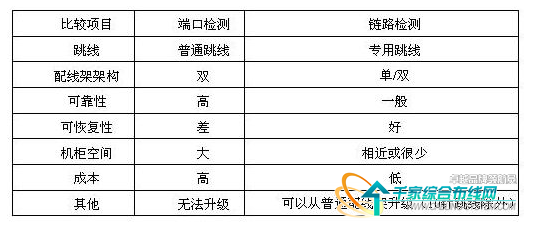

    這兩種技術雖然都采用了開關量檢測技術，但實際應用時差異很大，如表2所示。
    .表2  端口檢測和鏈路檢測比較表

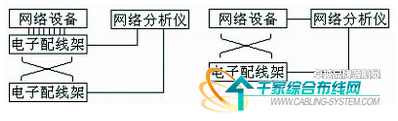

    在電子配線架系統中，對系統成本影響最大的是所謂的雙配線架結構和單配線架結構，有的布線廠家稱其為交叉連接和直接連接。兩者的區別從表象上看，是配線架的數量不同，但實質上是跳線管理的位置不同，如圖8所示。

圖8  雙配線架結構

    產生這一區別的主要原因是傳感器的安裝方式。在單配線架系統中，傳感器采用貼裝方式，安裝在交換機和配線架上，因此，配線架可在傳統配線架的基礎上，升級為普通電子配線架，如圖9所示。更重要的是，在交換機上，也是貼裝傳感器條，這樣，就省去了一個配線架。

圖9  貼裝傳感器條

    在雙配線架系統中，由于顯示設備、檢測方式不同，必須要使用跳線將每個交換機網口引到電子配線架模塊的背面。跳線的管理是在兩個電子配線架之間完成的。

　　布線管理系統技術發展趨勢分為三個方向。一是管理范圍的延伸，二是軟件功能的改進，另外一個方向是硬件集成度的提高。

　　現有的布線管理系統，通常只是針對跳線區進行管理，但是，對永久鏈路的狀態只能進行間接的檢測，例如，通過Ping 對方IP地址的方式。采用這種方式時，需要兩個必要條件，一是工作區的網絡設備如交換機、計算機網卡必須在工作狀態中，且允許Ping操作，在設備斷電狀態下，永久鏈路的狀態是無從知曉的。二是需要在計算機中存在一張二維基本表，記錄IP地址和永久鏈路的對應關系。這無疑增加了管理難度，而這部分管理負擔卻是布線管理系統帶來的，這顯然不符合布線管理系統設計的初衷。因此，采用其它不影響鏈路測試、使用的解決方案是最先進的方法。目前，已經有布線廠家做到了這一點，并已進入了商用階段。

　　作為應用軟件，現有布線管理軟件的功能已經很全面了，但結構化布線系統為網絡服務的根基，對IT管理的支持卻僅僅停留在計費、設備列表的水平上，這顯然是很大的設計缺陷。隨著網絡技術的成熟和大規模地應用，IT管理所肩負的責任和使命越來越重大。我們看到，IT管理的指導標準已然經歷了三代的變革，并演進到了一個全新的階段，作為網絡命脈的銅纜布線系統，也從10M發展到了100M,1G,10G。  結構化布線系統作為網絡服務的最底層設備，提供了物理連接，這就造成了絕大多數的網絡問題，都出在了結構化布線系統上，正可謂水能載舟，亦能覆舟。為了改變這個現狀，布線管理軟件提出了智能基礎設施管理系統的概念。

　　智能基礎設施管理系統的理念是“處理明天的問題”。根據相關資料統計，在重要信息傳輸中，80%的網絡中斷，是在改變中，人為或處理不當直接造成的；70% 的網絡中斷是與布線問題相關的；40% 的員工在一年中會有工作位置的變化；IT 經理39%的時間用在了錯誤管理上, 其中80%的時間是診斷, 只有20%的時間用在錯誤修復上；數據中心由于糟糕的文件管理丟失2～3%的容量；沒有使用的網絡設備，比例高達40%。智能基礎設施管理系統是一套在線信息管理系統，適用于數據、語音、安全、電氣、樓宇自動化及電信基礎設施的計劃、采購、開發、改變的管理及文件整理,將IT 經理的注意力，轉移到處理明天的問題上。

　　智能基礎設施管理系統的核心是IT服務管理，它是一套協同流程，融合了系統管理、網絡管理、系統開發管理等管理活動，以及變更管理、資產管理、問題管理等許多流程的理論和實踐經驗。其管理活動可歸納為一項管理功能和十個核心流程，分別是服務臺、服務支持、配置管理、變更管理、發布管理、事件管理、問題管理、服務級別管理、財務管理、能力管理、可用性管理。其中，服務臺是一種服務職能，它經常與事件管理緊密結合，用來連接其他的服務管理流程。最終用戶對網絡所有的要求，都要通過服務臺傳遞，同時，所有要求的執行結果，也會通過服務臺回饋給最終用戶；配置管理是將一個系統中硬件等配置項資源進行識別和定義，并記錄和報告配置狀態和變更請求以及檢驗配置項的正確性和完整性等活動構成的過程。配置信息包括了所有的結構化布線語言，如系統圖等；變更管理是要確保在服務變動的過程中能夠有標準的方法，以有效地監控這些變動，降低或消除因為變動所造成的問題。它的目的并不是控制和限制變更的發生，而是對業務中斷進行有效管理，確保變更有序進行。移動、增加、修改跳線的配置，是最艱巨的管理問題；發布管理是指對經測試后導入實際應用的新增或修改后的配置項進行分發和通知的管理流程，以確保只有經過完整測試的正確版本得到授權進入正式運行環境。如工作區的最終狀況。

　　事件管理指的是突發事件管理或意外事件管理，處理IT的危機并要從中恢復運行。即在出現事故的時候，能夠盡可能地恢復服務的正常運作，避免業務中斷，以確保最佳的服務可用性級別。如何實現故障的快速追蹤、定位、輔助排障，是結構化布線管理系統的核心價值；問題管理是指負責解決服務運營的過程中遇到的所有問題的流程。問題管理的主要活動實質上就是分析以被列出問題的事件的根本原因，找出解決方案，把事件的影響最小化，并通過找到已發生事件或潛在事故的根本原因來減少事件的數量或消除事件的再次發生；服務級別管理是定義、協商、訂約、檢測和評審提供給客戶的服務質量水準的流程。財務管理是在了解服務管理流程的基礎上，對系統恢復運行的費用重新分配并進行正確管理的程序，其目標是幫助IT部門在提供服務的同時加強成本效益核算，以合理利用資源、提高效益及財務資源使用的有效性。

　　可持續性管理是指確保發生災難后有足夠的技術、財務與管理資源來確保系統能持續服務的管理流程。
能力管理是指在成本和業務需求的雙重約束下，通過配置合理的服務能力來確保服務的持續提供和系統資源的正確管理，以發揮最大效能；以合理的成本及時提供有效的服務，以滿足企業當前及將來的業務需求。
可用性管理是在正確使用資源、方法及技術的前提下保障服務的可用性和實踐可用性要求。目標是確保服務的設計符合業務所需的可用性級別?？捎眯怨芾砭哂谐靶裕臃稀敖鉀Q明天問題”的理念。財務管理是結構化布線系統外包的基礎。另外，系統還增加了知識庫，使成功的經驗可以應用到新的系統。智能基礎設施管理系統的理論基礎雖然已經從1.0升級為3.0，并誕生了相應的國際標準，但是，其精髓是不變的。結構化布線管理系統的軟件設計，必須實現智能基礎設施管理系統的理論和理念，并體現到管理軟件平臺上。

　　綜上所述，結構化布線的管理，必將融入IT服務管理的范疇。
