1  前言
    數據中心的通信綜合布線系統分為銅纜布線和光纜布線兩部分，目前越來越多的數據中心中的光纜布線系統，開始采用了專門針對數據中心研發的預連接光纜布線系統。美國康普研發的預連接光纜系統，其名稱叫“InstaPATCH Plus”系統，是一套適用于高密度安裝，由工廠預先端接好、測試好的模塊化的即插即用的光纖連接系統。由于即插即用的特性，使得數據中心工作人員可以非常方便、快捷地在一天當中部署幾千芯光纖系統，相對于傳統的光纖熔接，其效能極大的提高。下面，我們將從不同角度，不同層面對康普預連接光纜系統進行介紹。

2  基礎篇
2.1  為什么要用預連接光纜系統
    我們首先會問，數據中心需要什么樣的布線系統呢？大家知道在TIA 942這個標準中將數據中心分為四級，對于四級的數據中心其可靠性要求達到99.995%，即一年中宕機的時間不能超過26分鐘?！?6分鐘是一個巨大的挑戰”。同時，由于數據中心中的主機系統（大型機、小型機），存儲系統的大量部署，使得數據中心中存在大量的光纖接口，例如現在博科的SAN光纖導向器上單塊板卡已經可以支持到48個雙工LC光纖接口，這些急劇增多的光纖接口需要進行高密度的光纖布線連接。
    如上，針對數據中心應用的特殊性，我們需要適合的光纖布線解決方案。這個光纖布線解決方案能夠做到高密度、高可靠、模塊化、結構靈活、快速部署、可擴展、可升級等特點。美國康普實驗室研發的InstaPATCH Plus預連接光纜解決方案，正是設計定位在滿足數據中心這樣需求的解決方案。

2.2  預連接光纜系統有哪些特點
    前面講到，預連接光纜系統的特點有高密度連接、高可靠性、快速組網、模塊化、可擴展升級這些特點。同時，預連接光纜系統是定制長度的光纜系統，由工廠預先按定制長度端接好并完成測試，其接頭采用支持12芯并行光纖技術的MPO接頭，該接頭可以方便的升級以支持40G和100G帶寬的傳輸。
    預連接光纜系統在現場安裝時，更像是光纖跳線在接插，但是預連接光纜其強度遠遠高于普通光纖跳線，所以其可靠性大大提升。另外，預連接光纜兩端的MPO接頭，向RJ45接頭一樣大小，但一個MPO接頭就支持到12芯的高密度，相對于2芯的光纖跳線，預連接光纜的可靠性和密度，遠不是光跳線所能達到的。同時，預連接光纜MPO接頭是即插即用的方式，一個MPO接頭就是12芯的光纖密度，其可靠性遠不是一芯一芯的熔接光纖所能比擬。
    因此，數據中心的對布線系統的需求，促生了預連接光纜布線系統。而預連接光纜系統的特點，完全是為了數據中心光纜布線的特點而研發。

2.3  預連接光纜系統有核心技術嗎

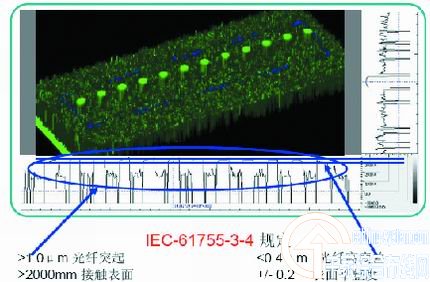

    首先，MPO接頭是預連接光纜的關鍵技術。MPO接頭是符合IEC 61754-7和TIA 604-5.12國際標準的工業接頭。目前10G傳輸技術我們采用串行技術，其接頭一般是2芯的LC接頭，未來當我們的帶寬升級至40G或100G時，我們將采用并行傳輸技術，其接頭是12芯MPO接頭，這也是最新數據中心布線標準中所推薦的接頭。MPO由于在很小的單元上支持12芯光纖，其接頭工藝是要求是非常之高的，圖1為康普MPO接頭在電子顯微鏡下的幾何結構，這種高精度的工藝保證了光纖連接性能。

    從圖1可以看到，MPO的12芯接點和MPO端接面并非在同一平面，而是由大約1µm的凸起，這樣微小的突起保證了兩個MPO接頭在對連時對準的精確度。圖2所示，MPO連接頭具有針和孔兩種結構，所有的MPO連接必須是針和孔對應，通過這種對接的方式和接頭的特殊設計來保證兩個12芯的MPO接頭的精確連接。

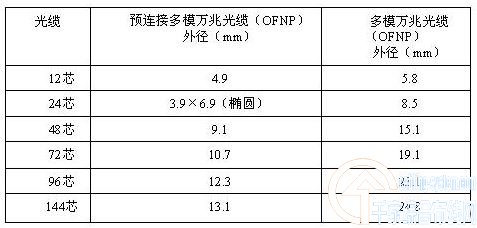

    其次，預連接光纜采用數據中心專用光纜?？灯盏念A(yù)連接光纜采用強壯的圓形結構具有更大的抗拉強度（IPD圓形光纜，拉力承受，670~2670N（150~600lbps）拉力）和更細密的外徑（如表1所示，為康普預連接光纜和康普普通光纜外徑的比較），為數據中心專用，區別于普通光纜。
    表1

    如表1對比，康普預連接光纜的更強更細的特性，無疑是適應于數據中心對光纜的高密度安裝以及對空氣流通的高要求的。
綜合以上兩點，我們會發現預連接光纜系統已經在接口方式和光纜類型上和傳統的光纜系統有了很大區別。通過筆者的簡單介紹，大家應該對預連接光纜和普通光纜的區別有了一個初步認識。下面，我們通過介紹康普的預連接光纜系統，使大家對預連接光纜的組成，有進一步的認識。

3  組成篇
3.1  康普預連接光纜系統由那些部分組成
    康普預連接光纜系統主要有三個單元組成，即主干光纜、連接模塊和配線架組成。圖3為典型的InstaPATCH結構。

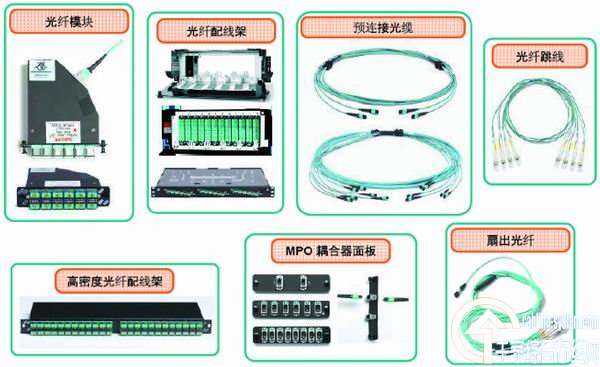

    圖4為康普常見預連接光纜系統的產品組成。主要包括：

    （1）預連接主干光纜（支持50µm多模萬兆傳輸150m、300m、550m3種光纜，零水峰單模光纜和普通62.5µm多模光纜）：MPO至MPO主干光纜；MPO至LC扇出光纜；多芯LC至LC預連接光纜。
    （2）連接模塊：2/24芯MPO/LC多模/單模模塊；12芯MPO/SC多模/單模模塊；12芯MPO/ST多模/單模模塊；2/6/8口MPO適配器。
    （3）配線架：0U12/24芯配線架（LC）、1U48芯配線架（LC）、1U72芯配線架（LC）、1U96芯高密度配線架（LC）、2U144芯配線架（LC）、4U288芯配線架（LC）。
    如上通過多種多樣的主干光纜、連接模塊和配線架之間的不同組合，康普預連接光纜系統為數據中心提供了豐富的選擇，來實現復雜的連接結構。

3.2  康普預連接光纜系統的架構怎樣

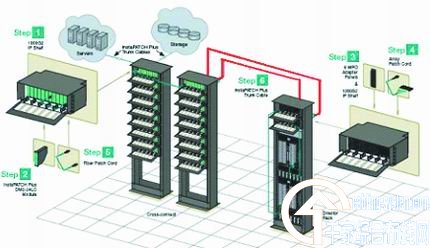

    圖5為預連接光纜的常見架構（1-預連接光纜配線架（內包含連接模塊）通過跳線連接之設備，如服務器；6-主干預連接光纜（兩端MPO接口），通過跳線連接至設備）。通過這樣的靈活的，模塊化的架構，預連接光纜系統可以方便快捷的支持目前各種不同的應用。

4  特色篇
4.1  集成在模塊上的一體化防塵蓋
    圖6為康普集成一體化防塵蓋的模塊，模塊左右2排接口背靠背排列，便于光纖跳線維護。

圖6  康普自帶彈簧蓋的模塊

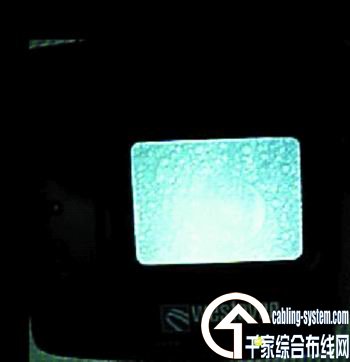

    讀者可能會問模塊上自帶防塵蓋有什么意義呢？如圖7所示，大家可以看到在顯微鏡下的光纖接口上的污漬，因?yàn)楣饫w接口很容易污染，所以模塊上的自動防塵蓋可以很好的防止灰塵對光纖接口的污染，保證光纖傳輸?shù)男阅芎涂煽啃浴?/P>

圖7  顯微鏡下的光纖接口上的污漬

4.2  采用圓形主干光纜

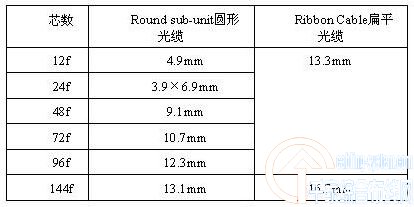

    前面講到過，美國康普了采用強壯的圓形結構預連接光纜，這也是康普預連接的重要特色。目前市場上的預連接光纜主要有圓形纜（Round）和扁形纜（Ribbon）兩種?？灯詹捎脠A形光纜，其制作工藝比扁形纜要難，但是圓形纜具有更小的外徑，如表2所示。
    表2  圓型纜和扁形纜外徑比較

    其次，圓型光纜有更高的強度，且由于是圓型更加容易彎曲和安裝，而扁形光纜需要按照特定方式彎曲，如果彎曲方向不對，則會發生漏光等現象。這一點上，圓型光纜更加可靠（如圖8所示）。

圖8  扁形纜與圓型纜對比

4.3  康普預連接光纜系統采用通用極性方法
    當前市場上，預連接光纜目前流行的3中接續（極性）方式。我們知道傳統光纜傳輸大多采用半雙工技術，即2芯光纜，一芯收、一芯發，所以光纜兩端是交錯相對，即發對收、收對發，這就是我們通常所說“極性”問題。對于普通光纜如此，對于預連接光纜更是如此，如何解決好預連接光纜的極性問題，是各個廠家的核心技術之一。
    目前，全球各個廠家大都遵循TIA-568B.1 AD7極性附錄——三種互相不兼容的方法：A法、B法、C法。
    方法A：采用直通連接光纜兩端，直通模塊，兩端采用不同跳線，一端采用直通非標準跳線，一端采用交叉跳線。這種方法的優勢是主干擴展容易，缺點是兩種不同跳線，使用復雜。
    方法C：采用特殊的交叉主干光纖，直通模塊，兩端采用交叉跳線。這種方法的缺點是主干不能擴展，有很大局限性。
    方法B：是由康普SYSTIMAX開發（InstaPATCH Plus的方法），采用直通連接光纜兩端，通用模塊，兩端采用相同跳線。連接方式如9圖所示，使用戶感覺不到任何極性問題存在。方法B：通用極性；沒有特殊結構；保證極性；能夠支持未來的并行應用；

圖9  美國康普采用通用極性B法

5  結束語
    通過筆者以上簡單的介紹，希望能為有興趣了解預連接光纜系統的讀者，起到一定的幫助作用。
