隨著現代社會的發展，計算機技術、通訊技術和網絡技術正在以前所未有的速度發展，這些高速發展的新技術帶動人類步入了高速網絡通訊技術發展的新時代。數據、語音、視訊、多媒體等信息量急劇膨脹，信息傳輸?shù)母咚?、安全可靠及各任意點之間的計算機網絡通訊對信息傳輸介質及結構提出更高的要求。在計算機網絡技術的普及越來越多的辦公大樓、寫字樓、醫院、銀行、大專院校等大型園區建筑離不開綜合布線系統。綜合布線系統，猶如為建筑物建立了一個高速，大容量的信息傳送平臺，為建筑智能化提供了快速的信息通道。

　　綜合布線系統是利用雙絞線或光纜等傳輸介質的通用傳輸系統，與綜合布線系統連接的網絡交換機、電話交換機及計算機終端設備對雷電非常敏感，雷電可以對這些設備造成毀滅性的破壞。我國每年因雷擊破壞建筑物內計算機網絡系統和通訊系統的事件時有發生，所造成的損失是非常巨大的。因此綜合布線系統作為核心要害信息中樞，自然要預先消除任何事故誘發的因素，綜合布線系統的防雷設計就顯得尤其重要。入侵綜合布線系統的過電壓過電流主要有以下三個途徑：外線上或外線附近雷擊造成的電涌；外線附近的電力線平行架空架設造成的電磁感應電壓，電力裝置和鐵路電氣化系統發生故障時，在外線上感應出的短時交流電壓；外線與220V電力線直接相碰。通過采取過電壓、過電流保護，從而達到保護人身安全、設備安全和業務安全的目的。

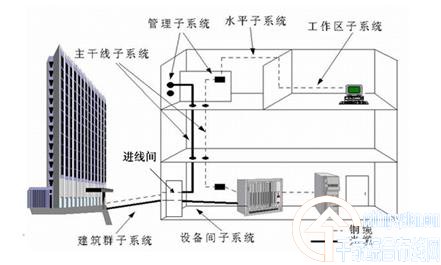

　　根據最新的國家標準《綜合布線工程設計規范GB50311-2007》，綜合布線系統劃分成七個子系統組成，這七個部分可以概括成“二間、二區、三個子系統”，即：工作區子系統，水平配線子系統，管理區子系統，垂直主干子系統，設備間子系統、進線間子系統和建筑群主干子系統。與以往的標準相對比，增加了進線間子系統。進線間一般設置在建筑物地下層或第一層中，實現外部纜線的引入及設置電纜和光纜交接配線設備和入口設施的技術性房間。進線間是建筑物外部通信和信息管線的入口部位，并可作為入口設施和建筑群配線設備的安裝場地。建筑群主干電纜和光纜、公用網和專用網電纜、光纜及天線饋線等室外纜線進入建筑物時，應在進線間成端轉換成室內電纜、光纜，并在纜線的終端處可由多家電信業務經營者設置入口設施，入口設施中的配線設備應按引入的電、光纜容量配置。

　　在工作區子系統、管理區子系統和設備間子系統這三個子系統中，一般需要在機柜和網絡設備的接地工作，防護由于引下線泄放雷電流而形成的電磁場突變產生的感應雷，對于一些重要的網絡及服務器設備、UPS電源設備或通訊系統設備等有特殊要求的保護措施后，一般不需要加裝防雷設施。在水平子系統和垂直主干子系統中，要求鋪設在金屬橋架或金屬線管內，與聯合接地系統相連的金屬橋架和金屬管線充當了屏蔽層，不必再加裝防雷設施。建筑群子系統是將多個建筑物的數據通信信號連接成一體的布線系統。采用光纖作為建筑物間網絡連接介質，不需要安裝避雷器，甚至可以架空鋪設，若采用大對數線纜，必須埋地鋪設。進入建筑物內鋪設時，大對數線纜必須單獨敷設在弱電金屬橋架或弱電金屬管線內，金屬橋架和金屬管線與聯合接地系統良好相連，充當導線的屏蔽層，不能共用強電金屬橋架或強電金屬管線。強電金屬橋架及金屬管線與弱電金屬橋架及管線平行敷設時，凈距離不小于20厘米。在進線間子系統引入建筑群子系統進出建筑物的光纜和大對數線纜，覆蓋了進出大樓所有通信線路，尤其大對數線纜不能通過架空線進出大樓，必須通過埋地敷設，并且需要加裝金屬護套或屏蔽層，防護由于進出、大樓的通信線路引入的感應雷。同時配置帶信號線路浪涌保護器的配線架，作為防雷措施。

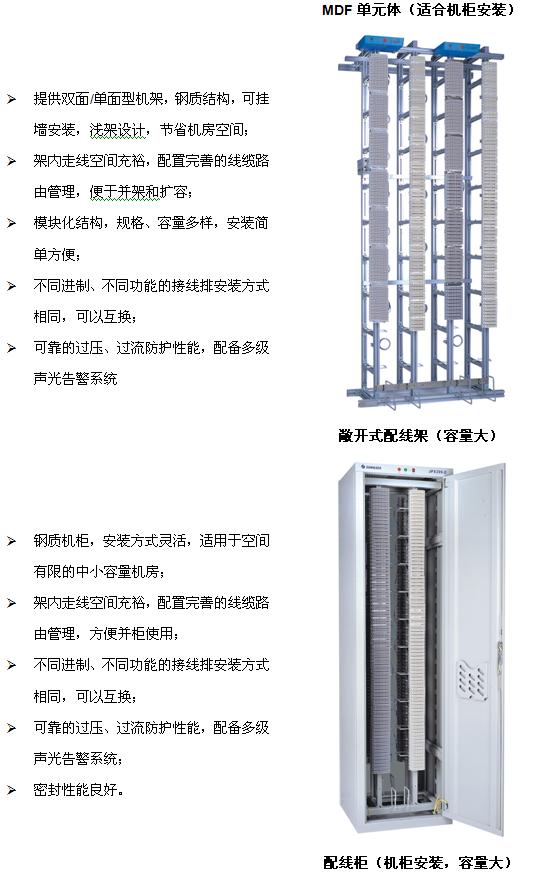

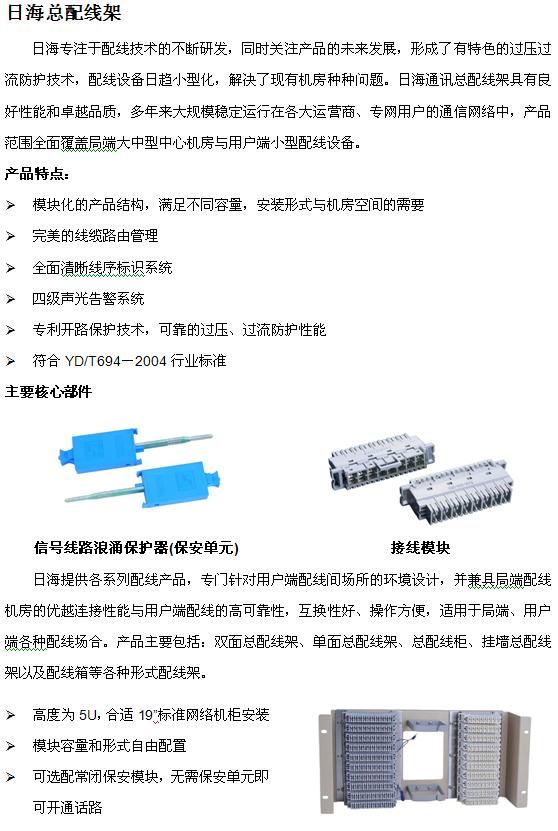

　　同時，在新版《綜合布線工程設計規范GB50311-2007》國家標準中，有唯一的一條強制條文規定：“當電纜從建筑物外面進入建筑物時，應選用適配的信號線路浪涌保護器，信號線路浪涌保護器應符合設計要求?！边@對于線路防雷保護將起到明顯的作用。這一條文對于商業大樓、辦公大樓等大型園區建筑十分有效。為了適應新版國標GB50311-2007、GB50312-2007的強制性條文要求，我們必須要在進線間子系統的設計中，配置帶有信號線路浪涌保護器的配線架，其具有過電壓過電流防護、告警功能及測試端口的配線架?？偱渚€架主要由機架、保安接線排（外線模塊）、測試接線排（內線模塊）、保安單元組成，其中防護和告警功能主要由保安單元及告警器來實現，測試、接續及跳線主要由保安接線排和測試接線排來實現。另外還包括一些輔助設備和工具等（如告警器、接線工具、測試塞繩等）。設計保安接線排：供外線電纜成端和跳線連接，并可安裝保安單元的接線排。設計測試接線排：供局內電纜成端和跳線連接，并能進行測試的接線。設計保安單元：為防止人身和設備遭受過電壓過電流傷害的裝置。
