　　合理的網絡結構和機房線纜的布局、優秀理線產品、前瞻性和可靠性理念，對于綠色機房建設十分重要。

　　節能降耗，建設綠色機房是新型機房建設的重點。2008年3月26日在北京召開的“2008下一代數據中心國際峰會”上討論的主要議題也是圍繞節能降耗展開的。其中，降低有源設備以及制冷設備功耗實現通信機房節能降耗是許多業界同行討論最多的內容。然而，如何通過合理機房布局以及線纜管理進行節能降耗卻少有人提到。在此，作為理線配線專家的ADC公司，有必要從機房合理布局以及線纜管理的角度談?wù)勅绾瓮ㄟ^配線管理實現機房節能降耗的。合理的網絡結構和機房線纜的布局、優秀理線產品、前瞻性和可靠性理念，對于綠色機房建設十分重要。

　　機房布局與線纜管理的作用

　　綠色機房的概念應該包括節能和環保兩部分。其中節能不僅僅是指節省電能，還應該包括節約。這種節約是多方面的，包括降低有源設備和制冷設備能耗、優化送排風結構、減少設備備份冗余、節省機房房空間、減少儀表配置、減少維護人員、降低運行成本、延長設備使用壽命以及節約所有資源等等方面。

　　ADC公司專業從事機房配線產品生產，側重點是機房的布局和線纜管理。

　　從布局和線纜管理上來講，在機房有三點值得注意。第一點是節約空間；第二點是有效線纜管理；第三是提高配線設備的可靠性。機房合理布局與良好的線纜管理，就可以做到節省機房空間、改善空氣流通、減少設備冗余、提高可靠性，所有的關聯費用都會降低。同時，好的布局和結構還可以提高機房安全性以及帶來節省儀表和維護人員數量投入等好處。

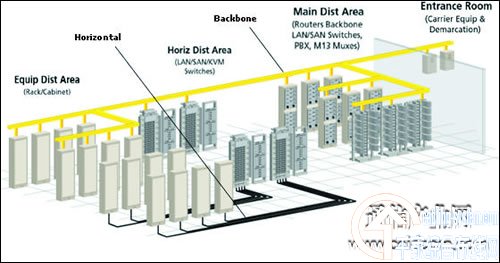

標準的IDC機房布局

　　合理布局節省空間

　　優秀的線纜布局和合理的網絡結構對于機房節約能耗起到重要作用。ADC公司基于TIA-942國際標準以及豐富的實踐經驗為用戶提供完整的機房建設解決方案。

　　現在機房建設主要采用兩種配線結構，一種是集中配線式結構，另外一種是分散式配線結構。集中配線方式是，由核心級交換機或二級交換機出來，經過一級配線，通過網線直接到達用戶服務器。

　　分散式配線方式主要為了節省線纜布放的壓力，從核心交換機(或二級交換機)到每一列機柜的頭柜，在頭柜放二層(或三層)交換機，核心交換機與二層(或三層)交換機之間用光纜連接。列頭頭柜交換機通過網線再連接到每一個服務器上去。它的優點是節省從主交換機到用戶服務器線纜的數量。

　　ADC提倡的是集中配線方式。從核心(或二級)交換機直接通過網線布放到用戶服務器上來。表面上增加線纜數量，但是在節能環保方面比較突出。這種方式可以節省7%～9%機房機架位，對于一個機房來說1000個正常機柜位大概能節省90個機柜位。

　　集中配線還可以減少設備數量以及冗余設備的數量。一級和二級交換機做到N+1即可，不會造成有源端口的浪費。而分散布線的做法會增加一層(第二層或第三層)交換機，不僅增加能耗，而且還會增大電源設備的負荷能力。如果再考慮這層交換機的備份，則會增加很大備份量，這會造成能耗的增加以及有源端口的浪費。目前每增加1w設備功耗，電源功耗會增加2.84W，這包括制冷和設備用電。

　　集中配線由于減少了有源設備的分布，可以減少測試儀表的數量。同時，由于減少了測試點和維護點，也減少了測試儀表的頻繁移動，減少了維護人員的工作量以及可以減少維護人員的配置，達到減少維護成本的目的。

　　為克服集中配線帶來的配線數量和傳輸距離的限制，集中配線方式還要考慮集中配線區的位置。比如，集中配線區設在整個網絡機房的中心區，可減少兩邊網線的長度。這就是平面布局方面的一種考慮。

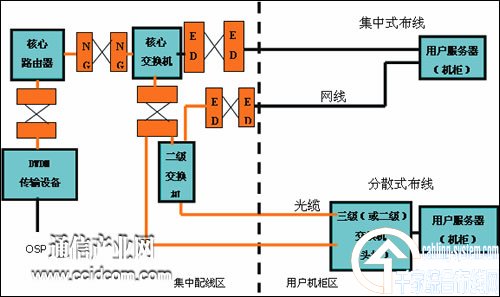

典型IDC拓撲結構圖

　　線纜管理

　　由于線纜管理配線的密度與線纜和機房的散熱效力相關，如果線纜比較混亂，有源設備散熱很難完成；如果線纜比較順暢，那么會節省一些制冷設備消耗的能量。機房布線還有很多的東西在里面，包括理性理線。理性理線包括防止混亂線纜隊散熱通道堵塞，可以提高制冷效率。

　　提到線纜管理必須提到交叉連接的理念，交叉連接易于線纜的調配和測試，易于維護和管理以及能夠減少維護人員的工作量?，F(xiàn)在流行兩種方式，一種是交叉連接，一種是直連。交叉連接可以帶來很多便利。直連只有一側做永久性連接，而另一側是直接連接上的；交叉連接兩側都用永久性連接，而正面是用跳線的方式完成的。這種方式非常方便，而且易于維護和管理，減少停機時間。

　　除了交叉連接的理念，線纜管理的其他內容是，追求可管理的高密度，高可靠性連接，友好的操作界面，充足的線纜通過空間，余纜存儲以及全程的線纜保護等。

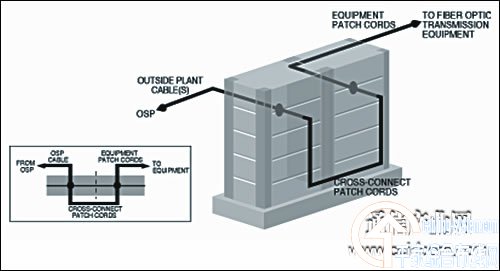

交叉連接

　　高可靠性

　　高可靠性實際就也是節約，是一種更廣意義上的節約。事實上75%-80%的機房故障是源于接入產品，而不是有源設備。有源設備很容易做到冗余熱備份，無源基礎網不可能做到這一點。如果機房出問題，會給企業和用戶帶來非常大的損失，一分鐘中斷造成的損失甚至可能高達上百萬美元。所以說機房基礎網的可靠性和穩定性十分重要，這已經成為了廣大運營商和用戶的普遍共識?；A(chǔ)網的可靠性主要是由配線設備的可靠性、線纜質量以及線纜路由的安全性保證的。配線產品的核心器件是連接器，連接器的質量決定了連接點的質量。好的連接器要經得起長期使用的考驗，ADC的插接件和適配器經過嚴格的生產和測試，滿足長期使用的需求。長期使用，多次插拔不易損害，接觸良好，不增加插入損耗。高質量的光纖連接器可以保證使用20年甚至25年依然可以滿足技術指標要求，可以經得起5000次插拔(普通光連接器插拔次數一般不超過2000次)而插入損耗和回損依然可以滿足指標要求。

　　安全性管理

　　目前業界采用的兩種配線方式，一種是交換機直接到用戶服務器，另一種是兩極交換。一級交換，有源設備區可以做到相對隔離和封閉，無關人員不得入內。兩極交換機的二級交換機在每一列列頭的位置上有一個機柜，它的安全性比較差。因為二級機房很多地方都是托管機房，有很多企業來租用，放很多企業服務器，維護人員和技術人員要到位置上來。如果這個位置是有源機柜的話，不相關人員就較容易接觸到，那么交換機的安全就容易受到威脅。

　　因此，從安全角度來講，集中式一級布線更安全，而且這種方式更容易劃分維護人員的管理界面。

　　基礎網建設要有超前性

　　基礎網的建設要有超前性，現在有些機房建設沒有前瞻性，只滿足現在5年、8年的需求，那么10年、15年以后基礎網怎么辦？無論是改造和新建都要增加較大的投入，造成新的浪費。事實上，在用的基礎網改造十分困難，可以說是積重難返，一旦建成，你就要面對和忍受它的所有問題，這令維護人員十分頭疼。所以基礎網一定要有前瞻性。一個產品，使用壽命越長越節約。從這個角度說，建設一個有技術前瞻性的機房十分必要。超前性有兩點需要考慮，一點是基礎網網絡結構，另一點是纜線和配線設備的技術超前性。要保證網絡可以方便地擴容，擴容后的網絡配線和線纜能夠順利的實現和通達，要保證配線設備和線纜適應未來更高和更大帶寬的需求。此外，我國目前還沒有相應完整的技術標準，制定相應標準勢在必行。
