安捷倫兩把利劍， 別把網絡工程師帶到故障面前，要把網絡故障帶到網絡工程師面前！

　　首先，你的網絡維護是否還只是停留在對網線的測試上呢？如果這樣的話，你對你的網絡健康狀況是否做到心中有數了？

　　網絡管理、維護工具主要可以分為兩大類：網絡管理系統和網絡測試儀表。

　　網絡管理系統的構成包括：網管工作站（運行各種網絡管理軟件）和分布在不同網絡設備中的網管代理（Agent）或硬件探頭（Probe）。Probe是RMON標準中的專業名詞，它是一種硬件采集設備，對網絡流量進行采集、統計，然后通過SNMP將數據傳送給網管工作站進行進一步處理、顯示。

　　網絡測試儀表按照OSI協議層來分類，可分為物理層的測試儀表（如電纜測試儀WS PRO、誤碼測試儀、OTDR光時域反射儀等）和協議分析儀（用于解決2－7層網絡協議問題）。而協議分析儀又可分為基于硬件的協議分析儀和基于軟件的協議分析儀。基于硬件的協議分析儀是指采用專門的硬件設計（如：專用CPU、FPGA芯片、高速捕捉緩沖區）來完成對網絡數據包的捕捉和實時協議分析；基于軟件的協議分析儀一般由普通的PC機、網卡和協議分析軟件構成，它利用PC機的RAM來捕捉數據包，用PC機的CPU來進行網絡協議分析。

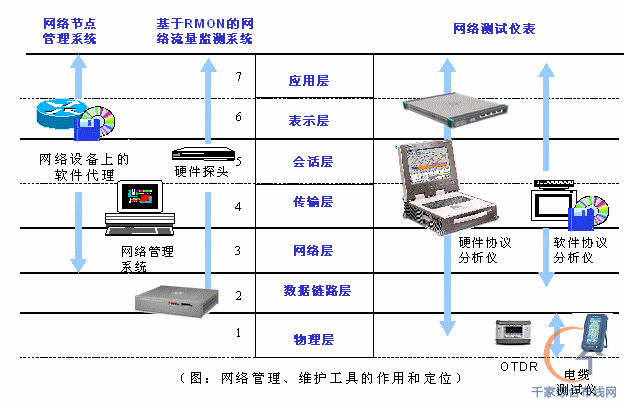

　　如下圖所示，可以看出不同的工具在OSI網絡協議層次管理和維護中的定位和所起的作用。

　　網絡管理、維護工具比較

　　由于目前市場上有眾多的網絡管理、維護工具，每種工具都有各自的產品定位和側重點，并且有些工具在功能上也存在一定的重復性，這在一方面給網絡管理、維護人員提供了更多靈活的選擇空間，在另一方面，也給他們確定何種產品更適合自己的應用和需要帶來一定的難度。

　　網絡的故障定位和排除方案

　　對局域網的維護

　　局域網是應用最普及、使用范圍最廣的數據組網方式，這一部分針對運用最廣泛的以太網的維護和故障排除，列出一些常見故障現象和相應的處理方法。

　　局域網中的常見故障

　　常見碰撞故障

　　A. 本地碰撞（Local Collsion）

　　在同軸線的網中（10Base2和10Base5），信號沿電纜傳輸直至碰到來自另一個節點的信號。這時波形會疊蓋在一起。部分信號會相互抵消（減弱），而部分信號會相互迭加（加強）。而加強的信號部分的電壓值會超過所允許的最高電平。這種過壓的現象會被本網段的所有節點所觀測到，稱之為局部碰撞。

　　B. 遠端碰撞

　　如果碰撞發生在中繼器的另一端，過壓的現象在中繼器的這一端就不會發現。在中繼器這一側所發現的是不完整的信息幀。這個縮短的信息幀的FCS將會報告有問題并且不會滿足64個字節的幀最小要求。事實上，通常是幀短的幾乎整個幀首都看不見（含目的和源地址）。而且還會有“阻塞”的字符出現在縮短了的幀的最后4個8位（一組8個二進制位，有時不嚴格的稱為字節）。

　　這種幀首縮的幀稱為遠端碰撞。其關鍵的特征是不存在過壓現象，幀的長度小于72個字節并且FCS是無效的。
因為10BaseT的集線器基本上是一個多口的中繼器而且每個站點就象一個局部網段，所以在10BaseT中的碰撞幾乎全是遠端碰撞。

　　C. 延遲碰撞

　　當碰撞發生在幀的前同步信號和前64個字節之后，而且是局部碰撞的現象時（有過壓或同時發送和接收），也就是和局部碰撞一樣只是發生的較晚一些，這種碰撞稱延遲碰撞。一般它只在同軸線的網絡（在10BaseT網中，監測站必須同時發送才能看見延遲碰撞）。延遲碰撞的通常原因是網卡故障或網絡電纜太長。所謂電纜過長的網絡是指信號從一端傳送另一端的時間超過了最小的合法幀的大小。

　　D. 延遲的遠端碰撞

　　發生在中繼器另外一側的延遲碰撞就是延遲的遠端碰撞。因為中繼器將阻止過壓傳至另一側，所以只是將本網段的局部碰撞報告給另一側。延遲的遠端碰撞也可以通過分析出現阻塞信號的破損幀的最后幾個字節來推斷出來。典型的這種類型的碰撞可以在本網段用檢查壞的FCS來查出。

　　常見鏈路層錯誤故障

　?。?）幀檢測序列-FCS

　　一個幀中的FCS錯誤也稱為CRC錯誤。一般幀首的信息是正確的（如地址等），但接收站累計出的累加和與幀尾的FCS不相符。單一站的FCS數目過大常表明網卡有問題或軟件驅動有問題，如果FCS的錯誤與多個站點相關則可能是電纜故障，網卡驅動故障，集線器接口故障或噪聲的影響。

　?。?）短幀-Short Frame

　　一個幀比有效的最短幀（72字節）還小而FCS是正常的則為短幀。某些網絡協議分析儀和網絡監測儀稱之為幀不全（Runts），但這不準確。一般來說你看不見短幀。雖然他們的出現不一定會造成網絡故障。短幀的最可能原因就是網卡故障，設置錯誤或網卡驅動文件損壞。

　　（3）碎片幀-Runts

　　當發生碰撞時，設備會停止發送沒有發完的幀，這種不完整的幀叫碎片幀。這可以是任何長度短于法定幀長的幀，它包括了局部，遠端或前端碰撞，也可以是FCS是好的或壞的短幀。

　?。?）幀過長-Jabber

　　幀過長在802.3標準中定義為比標準的最大長度（1518 Bytes）還要長的幀，但沒有說明其FCS是好還是壞。所以一般很難發現幀過長。造成幀過長的可能原因有壞的網卡，網卡中的驅動文件損壞，電纜故障或接地問題等。

　?。?）長幀-Long Frame

　　比標準最長（1518 Bytes）還長的幀，但FCS是有效的幀稱為長幀。其可能的原因是軟件設置有問題或網卡驅動文件損壞。

　　（6）定位錯誤-Alignment Error

　　是指不能被8整除的幀，F(xiàn)CS也是錯誤的。通常是由于軟件驅動有錯誤或網絡碰撞造成的。
